제품 상세 정보:
|
모델 번호: | 1310/1550 nm FWDM | 특색: | 넓은 파장 범위 |
---|---|---|---|
애플 리케이션: | 시스템 모니터링 | 패스 대역 파장 범위: | 1260년 ~ 1360년 |
반영 밴드 파장 범위: | 1460~1620 | 삽입 손실: | Channel≤0.8를 통과하십시오 |
채널 잔물결: | <0> | 고립: | Channel>40를 통과하십시오 |
삽입 손실 온도 감도: | <0> | 분극 종 손실: | <0> |
분극 형태 분산: | <0> | 지향성: | >50 |
하이 라이트: | 옥외 섬유 종료 상자,벽 마운트 섬유 종료 상자 |

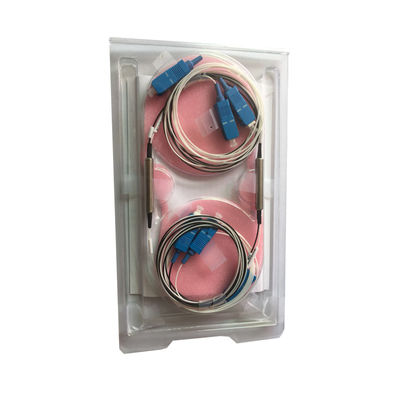

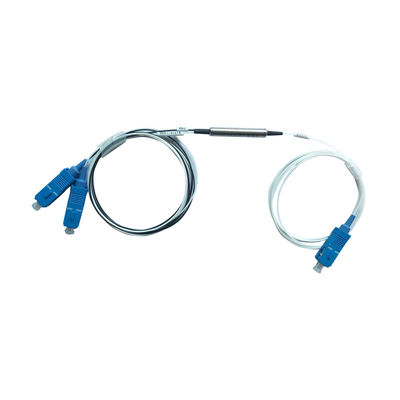

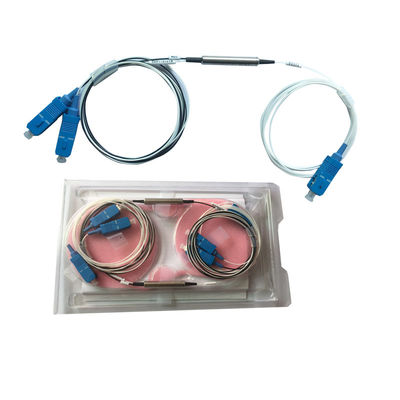

FTTX 3ports WDM 단위 FWDM 1310nm 1490nm 1550nm 광 필터
마이크로 광학적인 WDM는 마이크로 광학 패킹을 접착시키는 비 유출 금속의 박막 cocating 기술 그리고 소유 디자인을 이용합니다. 그것은 낮은 삽입 loss.high 수로 고립, 저온 감도 및 expoxy 자유로운 광학적인 경로를 제공합니다.
특징
1.Wide 작동 파장 범위
2.Low 삽입 손실
3.Ultra 편평한 넓은 패스밴드
4.High 수로 고립
5.High 안정성과 신뢰성
광학적인 경로에 6.Epoxy 자유로운
신청
1.Testing 계기
2.FTTH 세 배 놀이 체계
3.CATV 연결
4.WDM 체계
5.PON 네트워크
명세
Parametre | 분 | 전형 | 최대 | 단위 | |
작용 온도 | 0 | 30 | 70 | ℃ | |
작동 상대 습도 | 집광하지 않기 | 5 | 95 | % | |
저장 온도 | 집광하지 않기 | -40 | 85 | ℃ | |
힘 수교 | 50 | MW | |||
COM는 파장 범위를 향합니다 | 1260년 | 1560년 | nm | ||
TRANS 항구 파장 | CATV | 1540년 | 1550년 | 1560년 | nm |
REFL 항구 파장 1 | 상류로 자료 | 1260년 | 1310년 | 1360년 | nm |
REFL 항구 파장 2 | 하류로 자료 | 1480년 | 1490년 | 1500년 | nm |
삽입 손실 (excl.optical 연결관) | COM에 TRANS | 0.3 | 0.5 | dB | |
COM에 REFL | 0.25 | 0.4 | dB | ||
TRANS@1490nm ±10nm에 고립 COM | CATV 항구로 1490nm | 15 | |||
REFL@1550nm ±10nm에 고립 COM | 자료로 1550nm는 향합니다 | 15 | |||
Directivitity | CATV 항구로 1310nm | 47 | |||
복귀 손실 (모든 항구) | 45 | ||||
삽입 손실 열 감도 | 0.005 | dB/℃ | |||
분극 종 손실 | 0.1 | dB | |||
구부리는 손실 | @ 1550nm@10mm 반경, 1개의 회전 | 0.5 | dB | ||
섬유 유형 | 매우 Corning@SMF-28; 900um는 관을 풉니다 | ||||
metral 주거의 edage에서 연결관의 섬유 끝에 측정되는 섬유 길이 | COM | 51 | cm | ||
TRANS | 100 | cm | |||
REFL | 100 | ||||
연결관 유형 | COM | SC/APC | |||
TRANS | 연결관 없이 | ||||
REFL | 연결관 없이 | ||||
WDM 포장 관 길이 | 38 | 39 | mm | ||
WDM 포장 관 직경 | 5.5 | 6 | mm | ||
WDM 관 electical 고립 | 금속 관은 그것의 전장에 수축 포장 덮음 관에 의하여 전기로 고립되어야 합니다 |
연결관 손실을 제외하고 *Insertion 손실.
