Name: 24 포트 1U 블랙 표준 크기 광섬유 패치 패널
Brand: NEW LIGHT OPTICS TECHNOLOGY LIMITED
SKU: 12/ 24명의 /48 핵심 ptach 패널
Price: 55.00 USD
Availability: InStock

브랜드 이름:	New light
모델 번호:	12/ 24명의 /48 핵심 ptach 패널
모크:	1~10000
가격:	10~100
포장에 대한 세부 사항:	opp bag+carton 상자
지불 조건:	T/T, Western Union, Moneygram, PayPal

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

ROHS ;ISO9001

inplication:

데이터 센터, 사전 종료된 설치

전면 패널:

LC, SC, ST, FC, E2000

제품명:

24개의 광섬유 랙 장착 MPO/MTP 광섬유 패치 패널

쟁반:

12/24/48/72/96 섬유

무게:

6KG

재료:

형광 청동

색상:

하얀색

보관 온도:

-45 ° C ~+60 ° C

제품 유형:

접속 트레이와 슬라이드아웃 서랍 구내

치수:

1.75"H x 17.0"W x 14.0"D,485mmx294mmx44mm

어댑터 유형:

성

포트:

12/24/36/48/72/96/144/192/288/386

공급 능력:

일 당 10000

강조하다:

광섬유 부속과 부속품

광섬유 액세서리

제품 설명

LC/SC/ST/FC 패치 패널 광섬유 24 포트 1U 블랙 표준 사이즈

1U 블랙 표준 사이즈 LC/SC/ST/FC 패치 패널 광섬유 24 포트

제품 개요

이 1U 블랙 표준 사이즈 LC/SC/ST/FC 패치 패널 광섬유 24 포트는 MPO/MTP 케이블 및 어댑터를 포함하며, 광섬유 분배 패널이라고도 합니다. 광섬유 케이블의 쉬운 종단 처리를 용이하게 하고 교차 연결을 위해 개별 광섬유에 대한 액세스를 제공합니다.

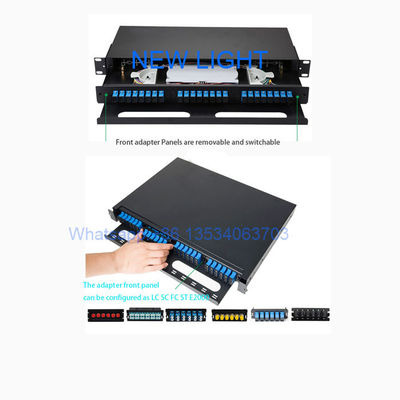

기본 광섬유 패널은 일반적으로 어댑터 패널과 광섬유 스플라이스 트레이를 수용하는 금속 인클로저입니다. 스플라이스 트레이를 사용하면 광섬유를 광섬유 피그테일과 융합할 수 있으며, 이는 어댑터 패널의 고정된 내부 포트에 연결됩니다.

패널의 내부 포트는 일반적으로 고정되어 있어 케이블이 영구적으로 연결된 상태를 유지합니다. 외부 포트는 필요에 따라 장치 간의 연결을 구성하기 위해 자주 연결 및 분리할 수 있는 광섬유 패치 케이블을 위해 예약되어 있습니다.

광섬유 패치 패널은 두 개의 구획으로 구성됩니다. 하나는 벌크헤드 리셉터클 또는 어댑터를 포함하고 다른 하나는 스플라이스 트레이 및 여분의 광섬유 보관에 사용됩니다.

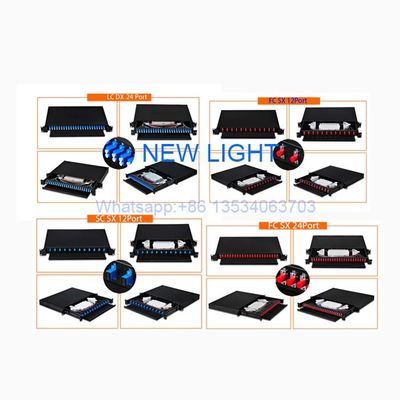

슬라이드 아웃 랙 마운트 광섬유 인클로저로 제공되며, 3개의 LC 멀티모드 듀플렉스 어댑터 및 스플라이스 트레이 또는 6개의 ST 싱글모드 어댑터 및 스플라이스 트레이를 포함한 다양한 어댑터 구성으로 로드됩니다.

다양한 모델은 12 코어 광섬유, 24 코어 광섬유, 36 코어 광섬유, 48 코어 광섬유, 72 코어 광섬유, 96 코어 광섬유 및 144 코어 광섬유 애플리케이션을 수용합니다. SC, ST, FC, LC, MTRJ 및 e2000을 포함한 다양한 어댑터 인터페이스와 호환됩니다. 관련 광섬유 액세서리 및 피그테일은 선택 사항입니다.

응용 분야

통신 가입자 회선
광섬유 홈 연결 (FTTH)
LAN/WAN 네트워크
CATV 시스템

주요 특징

광 케이블 종단 분기 연결에 사용
19" 표준 구조, 랙 마운트 호환
다양한 어댑터 설치 가능
쉬운 작동을 위한 서랍 구조
공간 절약을 위한 컴팩트 디자인
쉬운 관리 및 작동
표준 사이즈, 경량 및 합리적인 구조

기계적 및 환경적 특성

매개변수	사양
작동 온도	-25℃ ~ +40℃
보관 온도	-25℃ ~ +55℃
상대 습도	≤85% (+30℃)
기압	70Kpa ~ 106Kpa
색상	블랙

치수

모델	광섬유 수량	높이	치수 (LxWxH)
랙 마운트	12/24/48/96 코어	1U	430354.144mm

극성 방법

방법 A

한쪽 끝에는 키 업 커넥터, 다른 쪽 끝에는 키 다운 커넥터가 있는 Type A 스트레이트 스루 MPO 트렁크 케이블을 사용하여, 위치 1의 광섬유가 반대쪽 끝의 위치 1에 도달하도록 합니다. 듀플렉스 애플리케이션의 경우, 한쪽 끝에서 패치 코드의 트랜시버-수신기 뒤집기가 필요합니다.

방법 B

양쪽 끝에 키 업 커넥터를 사용하여 트랜시버-수신기 뒤집기를 달성하며, 위치 1의 광섬유가 반대쪽 끝의 위치 12에 도달하고, 위치 2는 위치 11에 도달하는 등입니다. 듀플렉스 애플리케이션의 경우, 양쪽 끝에 스트레이트 A-B 패치 코드를 사용합니다.

방법 C

방법 A와 같이 한쪽 끝에는 키 업 커넥터, 다른 쪽 끝에는 키 다운 커넥터를 사용하지만, 케이블 자체 내에서 광섬유 쌍이 뒤집힙니다. 듀플렉스 애플리케이션에 적합하지만, 이 방법은 병렬 8-광섬유 40 및 100 기가 애플리케이션을 지원하지 않으며 권장되지 않습니다.

Fluke Networks의 MultiFiber™ Pro를 사용하면 사용자가 개별 패치 코드, 영구 링크 및 채널의 극성을 올바르게 테스트하여 배포 오류를 방지할 수 있습니다.
