데이터 센터용 MPO/MTP 케이블 및 슬라이드 아웃 서랍 인클로저가 있는 48포트 광섬유 패치 패널

브랜드 이름:	New light
모델 번호:	12/ 24명의 /48 핵심 ptach 패널
모크:	1~10000
가격:	10~100
포장에 대한 세부 사항:	opp bag+carton 상자
지불 조건:	T/T, Western Union, Moneygram, PayPal

자세한 정보

제품 설명

자세한 정보

원래 장소:

ROHS ;ISO9001

inplication:

데이터 센터, 사전 종료된 설치

전면 패널:

LC, SC, ST, FC, E2000

24개의 광섬유 랙 장착 MPO/MTP 광섬유 패치 패널

12/24/48/72/96 섬유

형광 청동

보관 온도:

-45 ° C ~+60 ° C

제품 유형:

접속 트레이와 슬라이드아웃 서랍 구내

1.75"H x 17.0"W x 14.0"D,485mmx294mmx44mm

어댑터 유형:

공급 능력:

일 당 10000

강조하다:

광섬유 부속과 부속품

광섬유 액세서리

제품 설명

48 포트 광섬유 패치 패널 MPO/MTP 케이블 및 어댑터

이 48포트 광섬유 패치 패널 시스템은 MPO/MTP 케이블과 어댑터를 포함하고 있으며, 또한 광섬유 유통 패널로 알려져 있습니다.이 패널은 광섬유 케이블을 쉽게 끝내고 교차 연결 목적으로 개별 섬유로 접근 할 수 있습니다..

표준 광섬유 패널에는 어댑터 패널과 광섬유 스플라이스 트레이가 들어있는 금속 장이 있습니다. 스플라이스 트레이는 광섬유 융합을 가능하게합니다.그 후 어댑터 패널의 고정된 내부 포트에 연결됩니다..

패널의 내부 포트는 고정되어 영구적인 케이블 연결을 보장하고 있으며, 외부 포트는 필요에 따라 장치 간의 빈번한 연결 조정을 위해 섬유 패치 케이블을 수용합니다.

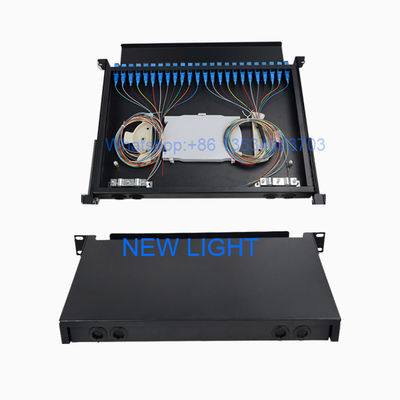

섬유 패치 패널은 두 개의 칸막이로 구성됩니다. 하나는 방벽 용기 또는 어댑터를 포함하고 다른 하나는 스플라이스 트레이와 과도한 섬유 저장소를 위해 지정되었습니다.

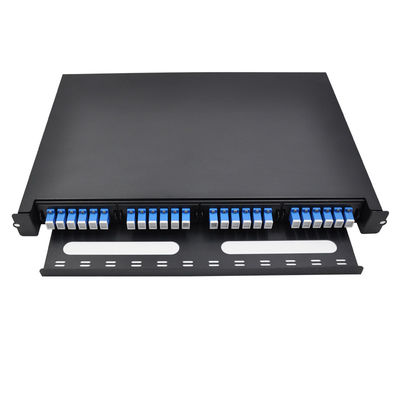

슬라이드 아웃 랙 마운트 광섬유 장착장에는 LC 멀티모드 듀플렉스 어댑터 및 스플라이스 트레이를 포함한 다양한 구성이 제공됩니다. 여러 모델에는 12, 24, 36, 48, 72, 96,144 코어 섬유 애플리케이션. SC, ST, FC, LC, MTRJ 및 E2000을 포함한 다양한 어댑터 인터페이스와 호환됩니다. 관련 섬유 액세서리 및 pigtails는 옵션 구성 요소로 제공됩니다.

신청서

전기통신 가입자 루프
가정용 섬유 (FTTH)
LAN/WAN 네트워크
CATV 시스템

주요 특징

광케이블 종착용 가닥 연결
19인치 표준 래크 장착 구조
어댑터 설치 호환성
가동이 용이하기 위한 드로거 구조
공간 절감형 설계
간편한 관리 및 운영
가볍고 합리적인 구조로 표준 크기

기계 및 환경 사양

매개 변수	사양
작동 온도	-25°C ~ +40°C
저장 온도	-25°C ~ +55°C
상대 습도	≤85% (+30°C)
공기 압력	70Kpa ~ 106Kpa
색상	검은색

크기

모델	섬유량	높이	크기 (LxWxH)
래크 마운트	12/24/48/96 핵심	1U	430354.144mm

극성 구성

섬유 양극성 이해

적절한 데이터 전송을 위해 케이블의 한쪽 끝에서 전송 신호 (Tx) 는 반대쪽 끝에서 수신 신호 (Rx) 와 일치해야 합니다.산업 표준은 다섬유 부품에 대한 세 가지 극성 방법을 정의합니다.각각 다른 MPO 케이블 유형을 이용합니다.

방법 A

A형 직선 MPO 트렁크 케이블을 사용하며, 한쪽 끝에는 키 업 커넥터, 반대쪽 끝에는 키 다운 커넥터, 포지션 1에서 포지션 1 섬유 배열을 유지합니다.듀플렉스 애플리케이션용, 한쪽 끝에서 패치 케이블 송신기 수신기 플립을 요구합니다.

방법 B

양쪽 끝에서 키 업 커넥터를 사용하여 트랜시버-리시버 플립을 달성합니다. 포지션 1 섬유는 포지션 12 반대 끝에 도착합니다.양쪽 끝에서 직선 A-B 패치 케이블을 사용합니다..

방법 C

기능 한쪽 끝에서 키 업 커넥터와 다른 쪽에 키 다운 (방법 A와 유사), 내부 섬유 쌍을 뒤집는 기능. 듀플렉스 애플리케이션에 적합하지만이 방법은 병렬 8섬유 40과 100Gig 애플리케이션을 지원하지 않으며 권장되지 않습니다..

특정 패치 코드 유형을 필요로 하는 다중 극성 방법의 경우 배포 오류가 일반적입니다. Fluke Networks의 MultiFiberTM Pro는 개별 패치 코드, 영구 링크,그리고 올바른 극성 검증을 위한 채널.
