| 브랜드 이름: | New Light |
| 모크: | 1~10000 |
| 가격: | 6~15 |
| 포장에 대한 세부 사항: | 팩 당 1개 조각 |
| 지불 조건: | T/T,웨스턴 유니온,머니그램 |

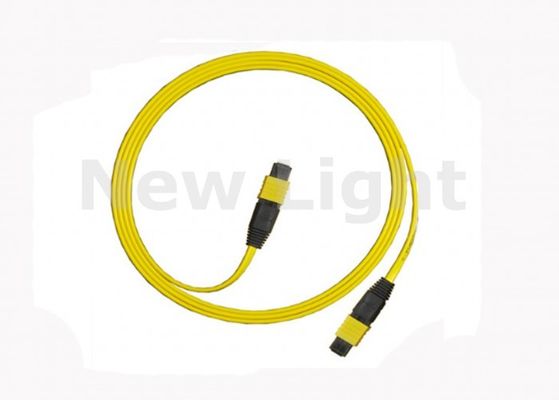

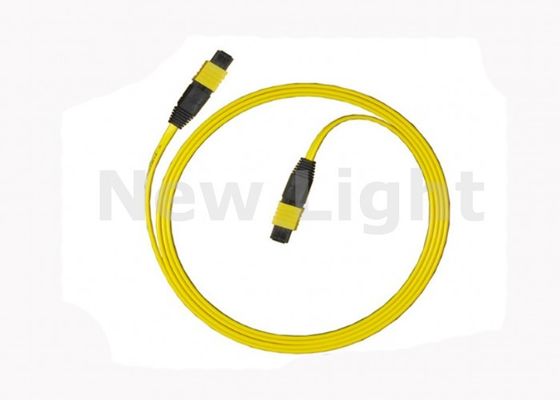

12코어 단일 모드 MPO 남성-MPO 남성 패치 코드, 길이 5미터, 9/125 B 타입, 노란색
단일 모드 및 다중 모드 MPO 제품은 데이터 및 통신 시스템의 고밀도 백플레인 및 인쇄 회로 기판(PCB) 애플리케이션에 사용되는 다중 광섬유 커넥터입니다. MPO 커넥터는 표준 커넥터의 최대 12배의 밀도를 제공하여 상당한 공간 및 비용 절감을 제공합니다.
MPO 패치 코드는 정밀 성형된 MT 페룰과 금속 가이드 핀 및 정밀한 하우징 치수를 사용하여 커플링 시 광섬유 정렬을 보장합니다. MPO는 4, 8, 12 또는 24개의 광섬유 조합으로 대량 종단될 수 있습니다.
재킷 케이블은 NFPA 262 광섬유 비전도성 플레넘(OFNP) 또는 IEC-60332 저연 무할로겐(LSZH) 난연 등급을 준수합니다.
Directive 2002/95/EC (RoHS) 및 REACH SvHC를 준수합니다.
MPO 커넥터는 IEC-61754-7 및 EIA/TIA-604-5를 준수합니다.
| 매개변수 | 표준 광섬유 케이블 어셈블리 |
|---|---|
| 광섬유 유형 | SM(G.652/G.657A) | MM(OM1/OM2/OM3) |
| 재킷 재질 | LSZH /OFNR/PVC |
| 커넥터 유형 | SC/LC/ST/LC/MU/MTRJ/MPO/E2000 |
| 페룰 재질 | 세라믹 |
| 테스트 파장 | 1310±30/1550±30nm | 850±30/1300±30nm |
| 삽입 손실 (dB) TIA/EIA-455-107 | ≤ 0.3dB (PC/UPC/APC) | ≤ 0.3dB (PC/UPC) |
| 반사 손실 (dB) TIA/EIA-455-107 | ≥45dB(PC/UPC) ≥55dB(APC) | ≥35dB(PC/UPC) |
| 교환성 | ≤ 0.2dB |
| 케이블 어셈블리 | 피그테일/심플렉스/듀플렉스/팬아웃 패치코드 |
| 작동 온도 (°C) | -10 ~ +70 |
| 보관 온도 (°C) | -40 ~ +85 |
| 패키지 | 1개/봉지 |
명시된 모든 값은 커넥터 포함입니다.
MPO 패치 케이블은 MPO 카세트 간의 상호 연결 또는 MPO/MTP 인터페이스가 있는 능동 장비와의 연결을 만드는 데 사용됩니다.
MPO 패치 코드가 (MPO 커플러를 통해) 다른 MPO 패치 케이블에 연결되는 경우, 두 MPO 커넥터 중 하나는 반드시 수컷이어야 합니다 (핀 장착).
MPO 패치 케이블은 3가지 와이어 맵 구성으로 제공됩니다: 스트레이트, 전체 뒤집힘 또는 쌍 뒤집힘.
MPO 패치 케이블은 다중 모드 및 단일 모드 광섬유 케이블로 제공됩니다.
| 유형/성능 | 단일 모드 (APC 폴리시) | 다중 모드 (PC / 플랫 폴리시) |
|---|---|---|
| 표준 | 엘리트 저손실 | 표준 |
| 최대 삽입 손실 | ≤ 0.75dB | ≤ 0.35dB |
| 반사 손실 | ≥ 50dB | 해당 없음 |
| 작동 온도 | -40°C ~ 80°C | 40°C ~ 80°C |
| 테스트 파장 | 1310nm | 850nm |
|
| 브랜드 이름: | New Light |
| 모크: | 1~10000 |
| 가격: | 6~15 |
| 포장에 대한 세부 사항: | 팩 당 1개 조각 |
| 지불 조건: | T/T,웨스턴 유니온,머니그램 |
12코어 단일 모드 MPO 남성-MPO 남성 패치 코드, 길이 5미터, 9/125 B 타입, 노란색
단일 모드 및 다중 모드 MPO 제품은 데이터 및 통신 시스템의 고밀도 백플레인 및 인쇄 회로 기판(PCB) 애플리케이션에 사용되는 다중 광섬유 커넥터입니다. MPO 커넥터는 표준 커넥터의 최대 12배의 밀도를 제공하여 상당한 공간 및 비용 절감을 제공합니다.
MPO 패치 코드는 정밀 성형된 MT 페룰과 금속 가이드 핀 및 정밀한 하우징 치수를 사용하여 커플링 시 광섬유 정렬을 보장합니다. MPO는 4, 8, 12 또는 24개의 광섬유 조합으로 대량 종단될 수 있습니다.
재킷 케이블은 NFPA 262 광섬유 비전도성 플레넘(OFNP) 또는 IEC-60332 저연 무할로겐(LSZH) 난연 등급을 준수합니다.
Directive 2002/95/EC (RoHS) 및 REACH SvHC를 준수합니다.
MPO 커넥터는 IEC-61754-7 및 EIA/TIA-604-5를 준수합니다.
| 매개변수 | 표준 광섬유 케이블 어셈블리 |
|---|---|
| 광섬유 유형 | SM(G.652/G.657A) | MM(OM1/OM2/OM3) |
| 재킷 재질 | LSZH /OFNR/PVC |
| 커넥터 유형 | SC/LC/ST/LC/MU/MTRJ/MPO/E2000 |
| 페룰 재질 | 세라믹 |
| 테스트 파장 | 1310±30/1550±30nm | 850±30/1300±30nm |
| 삽입 손실 (dB) TIA/EIA-455-107 | ≤ 0.3dB (PC/UPC/APC) | ≤ 0.3dB (PC/UPC) |
| 반사 손실 (dB) TIA/EIA-455-107 | ≥45dB(PC/UPC) ≥55dB(APC) | ≥35dB(PC/UPC) |
| 교환성 | ≤ 0.2dB |
| 케이블 어셈블리 | 피그테일/심플렉스/듀플렉스/팬아웃 패치코드 |
| 작동 온도 (°C) | -10 ~ +70 |
| 보관 온도 (°C) | -40 ~ +85 |
| 패키지 | 1개/봉지 |
명시된 모든 값은 커넥터 포함입니다.
MPO 패치 케이블은 MPO 카세트 간의 상호 연결 또는 MPO/MTP 인터페이스가 있는 능동 장비와의 연결을 만드는 데 사용됩니다.
MPO 패치 코드가 (MPO 커플러를 통해) 다른 MPO 패치 케이블에 연결되는 경우, 두 MPO 커넥터 중 하나는 반드시 수컷이어야 합니다 (핀 장착).
MPO 패치 케이블은 3가지 와이어 맵 구성으로 제공됩니다: 스트레이트, 전체 뒤집힘 또는 쌍 뒤집힘.
MPO 패치 케이블은 다중 모드 및 단일 모드 광섬유 케이블로 제공됩니다.
| 유형/성능 | 단일 모드 (APC 폴리시) | 다중 모드 (PC / 플랫 폴리시) |
|---|---|---|
| 표준 | 엘리트 저손실 | 표준 |
| 최대 삽입 손실 | ≤ 0.75dB | ≤ 0.35dB |
| 반사 손실 | ≥ 50dB | 해당 없음 |
| 작동 온도 | -40°C ~ 80°C | 40°C ~ 80°C |
| 테스트 파장 | 1310nm | 850nm |
