| 브랜드 이름: | New Light |
| 모크: | 1 |
| 가격: | 3.5~20 |
| 포장에 대한 세부 사항: | 수출 포장 |
| 지불 조건: | 티 / T는, 웨스턴 유니온, MoneyGram |
절대 최대 등급
| 모수 | 상징 | 사소. | 최대. | 단위 | 주 |
| 공급 전압 | Vcc | -0.5 | 4.0 | V | |
| 저장 온도 | -40 | 85 | °C | ||
| 상대 습도 | 85 | % |
주: 최대 절대적인 등급을 초과하여 긴장은 단위에 영원한 손상을 초래할 수 있습니다
특징:
10.3Gb/s 전송율에 *Supports 9.95Gb/s

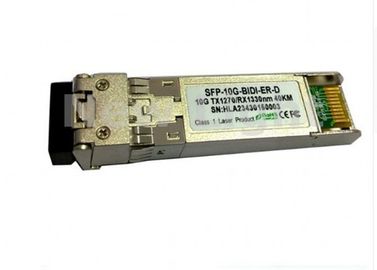

*Simplex LC 연결관 양지향성 SFP+ 광학적인 송수신기
고분고분한 *Digital 진단 SFF-8472
pluggable *Hot
*1:1270nm DFB 레이저 전송기, 1330nm 수신기
2:1330nm DFB 레이저 전송기, 1270nm 수신기
* 9/125um SMF에 40km까지
* 고분고분한 SFP+ MSA SFF-8431
* 작동 케이스 온도: 0에서 70 °C
신청:
* 10.3125Gbps에 10GBASE-ER
* 9.953Gbps에 10GBASE-EW
* 다른 광학 연결
GERERAL 운영 특성
| 모수 | 상징 | 사소. | Typ | 최대. | 단위 | 주 | |
| 전송율 | 이더네트 | 10.3125 | Gb/s | ||||
| 섬유 채널 | 10.518 | ||||||
| 공급 전압 | Vcc | 3.13 | 3.3 | 3.47 | V | ||
| Vcc | V | ||||||
| 공급 현재 | Icc5 | mA | |||||
| Icc3 | 400 | mA | |||||
| 운영하는 케이스 임시 직원. | Tc | 0 | 70 | °C | |||
전기 입출력 특성
l 전송기
| 모수 | 상징 | 사소. | Typ | 최대. | 단위 | 주 | |
| Diff. 입력 전압 그네 | 120 | 820 | mVpp | 1 | |||
| Tx 무능 입력 | H | VIH | 2.0 | Vcc+0.3 | V | ||
| L | VIL | 0 | 0.8 | ||||
| Tx 결함 산출 | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0.8 | ||||
| 입력 Diff. 임피던스 | Zin | 100 | Ω | ||||
l 수신기
| 모수 | 상징 | 사소. | Typ | 최대. | 단위 | 주 | |
| Diff. 산출 전압 그네 | 340 | 650 | 800 | mVpp | 3 | ||
| Rx LOS 산출 | H | VOH | 2.0 | Vcc+0.3 | V | 2 | |
| L | Vol. | 0 | 0.8 | ||||
1) 단위 안쪽에 100Ω 차별 종료로 결합된 TD+/are AC를 내부에 주의하십시오.
2) Tx를 비난합니다 주의하거든 Rx LOS가 주인 널에 10kΩ 저항기에 4.7k로 끌어 당겨야 하는 열리는 수집가 산출입니다. 2.0V와 Vcc+0.3V 사이 전압을 끌어 당기십시오.
결합된 주 3) RD+/- 산출은 AC 내부에 있고, 사용자 SERDES에 100Ω (미분)로 종결되어야 합니다.
광학적인 특성
l 전송기
| 모수 | 상징 | 사소. | Typ | 최대. | 단위 | 주 |
| 작동 파장 | 1260년 | 1270년 | 1280년 | nm | ||
| 1320년 | 1330년 | 1340년 | ||||
| Ave. 출력 전력 (가능하게 하는) | Po | 0 | 4 | dBm | 1 | |
| 소멸 비율 | ER | 5 | dB | 1 | ||
| RMS 괴기한 폭 | Δλ | 1 | nm | |||
| 상승/낙하시간 (20%~80%) | Tr/Tf | 50 | ps | 2 | ||
| 광학적인 조음 진폭 | OMA | -6.2 | dBm | |||
| 분산 형벌 | 1 | dB | ||||
| 산출 광학적인 눈 | IEEE 0802.3ae에 고분고분한 | |||||
l 수신기
| 모수 | 상징 | 사소. | Typ | 최대. | 단위 | 주 |
| 작동 파장 | 1320년 | 1330년 | 1340년 | nm | ||
| 1260년 | 1270년 | 1280년 | ||||
| 감도 | Psen | -15 | dBm | 3 | ||
| 사소 하중 초과 | Pimax | 0.5 | dBm | |||
| LOS는 주장합니다 | Pa | -30 | dBm | |||
| LOS는 De 주장합니다 | Pd | -16 | dBm | |||
| LOS 히스테리시스 | Pd Pa | 0.5 | 4 | dB |
1)를 PRBS 231 – 1 NRZ 조정 화면을 가진 10.3125b/s에 측정해 주의하십시오.
2) 20%~80%를 주의하십시오
BER -12를 위한 PRBS 231 - 1 NRZ 조정 화면을 가진 10.3125 Gb/s에 측정된 ER 최악의 경우의 밑에 3)를 < 1x10="">주의하십시오
PIN 정의와 기능
| Pin | 상징 | 이름/묘사 |
| 1 | VEET [1] |
전송기 배경
|
| 2 | Tx_FAULT [2] |
전송기 결함
|
| 3 | Tx_DIS [3] |
전송기 무능. 출력된 최고에 무능하게 한 레이저가 또는 열립니다
|
| 4 | SDA [2] | 2 와이어 직렬 인터페이스 자료 선 |
| 5 | SCL [2] |
2 와이어 직렬 인터페이스 시계 선
|
| 6 | MOD_ABS [4] |
결석한 단위. 단위 안에서 지상에 놓는
|
| 7 | RS0 [5] | 비율은 0개를 선정합니다 |
| 8 | RX_LOS [2] | 신호 표시의 손실. 논리 0는 정상 작동을 나타냅니다 |
| 9 | RS1 [5] |
비율은 1개를 선정합니다
|
| 10 | 방향을 바꾸십시오 [1개] |
수신기 배경
|
| 11 | 방향을 바꾸십시오 [1개] |
수신기 배경
|
| 12 | RD- |
수신기에 의하여 거꾸로 하는 자료 밖으로. 결합되는 AC
|
| 13 | RD+ |
밖으로 수신기 자료. 결합되는 AC
|
| 14 | 방향을 바꾸십시오 [1개] |
수신기 배경
|
| 15 | VCCR |
수신기 전력 공급
|
| 16 | VCCT |
전송기 전력 공급
|
| 17 | VEET [1] |
전송기 배경
|
| 18 | TD+ |
안으로 전송기 자료. 결합되는 AC
|
| 19 | TD- |
전송기에 의하여 거꾸로 하는 자료 안으로. 결합되는 AC
|
| 20 | VEET [1] |
전송기 배경
|
|
|
