제품 상세 정보:
|
| 접속구의 형태: | MTP | 모드형: | MM / SM |
|---|---|---|---|
| 케이블 색: | 8/12 | 케이블 직경: | 3.0 밀리미터 0.9 밀리미터 |
| 케이블 길이: | 15m/5m/10m | 삽입 손실: | ≤0.35dB |
| 반사 특성: | APC≥65dB; PC≥55 | ||
| 하이 라이트: | 데이타 센터 MPO MTP 트렁크 케이블,극성 비 MPO MTP 트렁크 케이블,PVC LSZH MPO MTP 트렁크 케이블 |
||

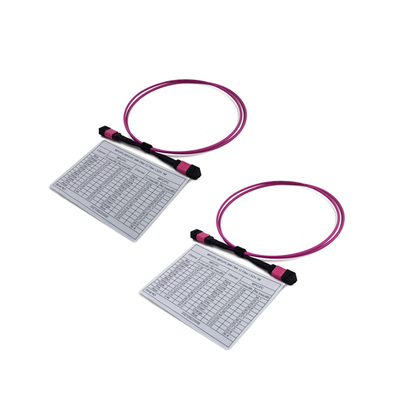

데이타 센터를 위한 트렁크 케이블 위로 저삽입 손실 3.0 밀리미터 선정된 극성 B 키 상승 키
정예 MTP / MPO -LC 팬 아웃에 대한 개관
MTP / MPO 케이블은 그러므로 큰 데이터 센터에서 40G/100G 데이터 전송의 일체형 부품이 되면서, 고밀도, 저-손실 케이블링에서 사용될 때 더 일관되고 신뢰할 만한 성능을 제공하는 멀티 코어 연결기를 가지고 있습니다. 그러므로, 통신 공업회 표준은 3개 종류의 극성 MTP 케이블을 규정합니다 : B형 행동 양식,를 타이핑하고 Ｃ를 타이핑하세요. MTP 극성 케이블의 다른 유형은 다른 응용 프로그램을 가지고 있을 수 있습니다. 이 지침서에서, 우리는 주로 타입-B 극성 MTP 케이블과 그들의 애플리케이션을 도입할 것입니다. FS MTP 케이블의 완전한 극성 가이드를 위해, 당신은 백서 이해심 있는 섬유 극성을 언급할 수 있습니다.
MTP / MPO 타입-B 케이블 개관
타입-B 극성 MTP 케이블 의미는 더 케이블의 양쪽 끝 위의 키-업 연결기를 사용하는 것입니다. 종종 40G MTP 케이블로서 언급되어 타입-B MTP 케이블은 극단적으로 다재다능합니다. 이 케이블 조립은 당신의 40G QSFP+ 광학 송수신기 사이에 직접적으로 열심히 일하는데 사용될 수 있습니다. 당신이 다이어그램에서 볼 수 있는 것처럼, 이 케이블은 플립 극성을 가지고 있고, 핀 12 관계에 핀 1의 결과가 될 것입니다. 40G 광학이 그 대신에 두 부분으로 된 패턴에서 Tx와 Rx를 교체하는 것의, 포트가 다음과 같은 다이어그램처럼 보일 것이라는 것을 뜻하며 평행한 광학을 이용하기 때문에 이것은 극단적으로 유용합니다.
MTP / MPO 타입-B 케이블 범주

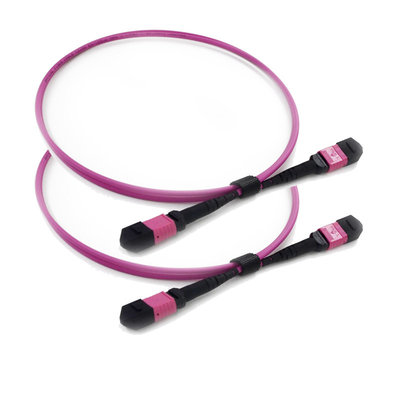

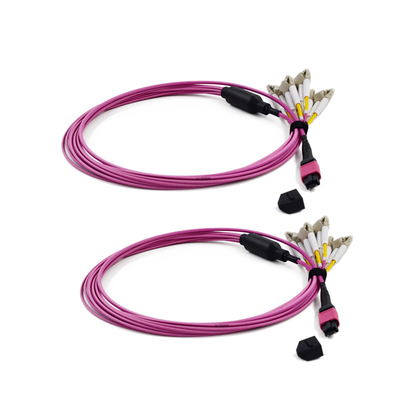

그것의 다양한 기능을 기반으로, MTP 타입-B 케이블은 2 주 카테고리로 분할될 수 있습니다 : MTP 트렁크 케이블과 MTP-LC 브레이크아웃 케이블. 소켓 MTP 트렁크 케이블의 성질이 더욱 암-암, 암수로 분할되는지에 달려있고 수부품 간이기. 평행한 광학에서 2 40G SR4 QSFP+ 송수신기를 연결시킬 때, 유일한 암-암 B형 행동 양식 MTP 케이블은 사용되어야 합니다. MTP-LC 브레이크아웃 케이블을 위해, 여성 MTP-LC 브레이크아웃 케이블과 남자 MTP-LC 브레이크아웃 케이블은 이용 가능합니다.
기록 : MTP 연결기는 암놈 커넥터와 숫놈 커넥터로 분할될 수 있습니다. 암놈 커넥터가 가이드 핀을 가지고 있지 않은 반면에, 숫놈 커넥터는 2 가이드 핀을 가지고 있습니다. 연결기 사이의 연결은 정확히 핀과 일직선으로 정렬되고 MTP 연결기가 서로에게 연결시킨 그 둘이 남자이고 여성임에 틀림없습니다.
제품 정보
| 섬유 번수 | 12 | 파이버 모드 | 9/125μm |
| 연결기 Type1 | LC | 연결기 Type2 | 끝나지 않습니다 |
| 파이버 모드 | SM | 탈출 길이 | 1.5m |
| 사고 방식 | 1310/1550nm | 재킷 소재 | PVC / LSZH |
| 삽입 손실 | ≤0.25dB | 호환성 | ≤0.2dB |
| 반사 특성 | ≥50dB | 진동 | ≤0.2dB |
| 작동 온도 | - 40~75' Ｃ | 저장 온도 | - 45~85' Ｃ |
기하학적 상술 (단지 시험된 3D 간섭계를 위해)
| 타입 | 최고점 벌충(um) | 만곡 반지름(MM) | 페버 높이(NM) | 각은 오프셋시켰습니다) |
| 2.5 밀리미터 UPC | ≤50 | 10~25 | (-50, +50) | 어떤 것 |
| 2.5 밀리미터 APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
| 1.25 밀리미터 UPC | ≤50 | 7~25 | (-50, +50) | 어떤 것 |
| 1.25 밀리미터 APC | ≤50 | 5~12 | (-50, +50) | 8±0.2 |
팩싱
우리는 바깥에서 오프 가방과 카톤 박스에 의해 그것을 쌀 것입니다 . 상품을 보호하기 위해 손상되지 않습니달 때 배달 .
FQA
1. 큐 : 제조사입니까 ?
한 : 예, 우리는 센즈헨, 중국에서 제조사입니다
2. 큐 : 당신의 MOQ가 무엇입니까 ?
한 : MOQ는 1 PC 그러나 우리일 수 있고 있고 가격이 당신의 예산 보다 더 높을 것이도록, 비용이 더 높을 것이기 때문에, 1 PC를 주문하기 위해 제안하지 않습니다 .
3. 큐 : 값이 얼마예요 ?
한 : 가격은 당신의 양에 따른 중입니다 . 당신이 우리에게 양을 알려드린 후, 우리는 당신의 최상의 가격을 제공할 것입니다 . 큰 양은 경쟁력있는 가격을 매우 얻을 것입니다 .
4. 큐 : 본선 인도 가격을 제시하시겠습니까 ?
한 : 예 우리는 통조림으로 만들지만, 크기와 무게 때문에 크지 않습니다, 대부분은 공기, DHL, TNT, UPC, 페덱스, 기타 등등의 배달입니다 . 그래서 그것 그것 본선 인도 가격도 그러하기가 어렵습니다 . 최선의 방법이 허용되 라고 우리가 알고 당신의 세부 내역과 양, 우리가 참고를 위해 제품 가격으로 화물을 제공할 것입니다 .
우리는 경쟁력있는 가격 로그스트를 매우 가지고 있습니다 . 만약 당신의 양이 크고 수많은 카톤 박스가 있다면, 우리가 참고를 위해 해로로 화물을 알아낼 수 있습니다 .
공장인도조건 프라이스 또는 CFR 가격은 더 잘 있을 것입니다 . 필요하면 당신은 더 많은 솔루션을 위해 우리와 연락할 수 있습니다 .
5. 큐 : 당신의 품질은 어떻습니까 ?
한 : 우리의 생산은 거의 먼지 없는 워크샵에 근접되는 유럽 규격 생산인 IEC에 따른 중입니다 . 수입된 생산 장치와 품질 제어 장비 . 특히 MTP 다이시 장비 .
모든 제품은 배달 전에 100% 검사입니다 .
6. 큐 : 당신의 생산 소요 시간 위하트스 ?
한 : 우리는 중국에서 3개 공장을 가지고 있습니다 . 광섬유 케이블 생산, 패치 코드 동안 2개 공장, PLC, ODF, 어댑터, 감쇠기, 기타 등등을 위한 한 공장 .
광섬유 패치 코드 동안, 생산 소요 시간은 5000 PC에 대해 2일부터 3일까지 로르킹 일일 수 있습니다 . 우리가 인 통상품은 주가에서 그것을 가지고 있습니다 . 우리는 당신을 위한 지급 주문을 상대할 수 있습니다 . 더 많은 정보, 당신이 우리와 연락하여 줄 수 있습니다 .
7. 큐 : 위하트스 당신의 보증 ?
한 : 패치 코드 동안, 우리는 배달 이후로 그러나 비인공적 피해에 대한 단지 책임이 있는 2년 보증을 가지고 있습니다 . 인위적인 손상을 위해, 우리는 무료로 당신을 위해 그것을 레파레, 그러나 화물이 당신의 옆에 의해 지불될 것입니다 .
8. 큐 : 위하트스 당신의 포장 ?
한 : 우리는 국제적 수출 계획을 사용하고 있습니다 . 참고를 위해 다른 제품의 약간의 포장을 첨부했습니다 . 우리는 또한 당신의 로고를 포장에 프린트할 수 있습니다
9. 큐 : OEM / ODM을 하시겠습니까 ?
한 : 네, 됩니다 . 우리는 제조입니다, 모든 제품이 있고 OEM /ODM을 받아들입니다 . 우리는 기밀 계약서에 서명할 수 있습니다 .
10. 큐 : 시식해 볼 수 있어요 ?
한 : 를 위해 어댑터, 감쇠기, 코드를 메우 어느 상품 그것은 달려있고, 땋아 늘인 머리, 우리가 무료로 당신에게 삼 햄프레를 제공할 수 있습니다 . 그러나 당신의 옆으로써 보답된 화물 .
큰 가치물을 위해, 당신이 주문을 한 후, 우리는 무료로 그것을 제공할 수 없습니다, 샘플 요금과 화물이 먼저 보답했습니다, 샘플 요금이 반환될 것입니다.
11. 큐 : 음식 주문을 어떻게 하면 됩니까 ?
한 : 1. 메일을 우리에게 보내거나 조사를 보내세요 . 양, 우리에게 생산품명, 세부 내역을 알려드립니다 . 당신이 당신을 위한 화물을 알아내기 위해 우리를 필요로 하면 당신의 수신 주소를 제공하세요 .
2. 우리가 당신의 요구조건을 알고 생산 소요 시간으로, 당신의 최상의 가격을 제공할 후 . 가격은 당신의 양에 따른 중입니다 .
3. 당신이 인용을 받아들일 때, 우리는 우리의 은행계좌와 프로포마 송장을 만들 것입니다 .
4. 우리는 대금을 받은 후에 당신을 위해 생산을 각색할 것입니다 .
5. 우리 전에 전달은 다시 당신과의 수취 정보를 확인할 것입니다 .그리고 배달 뒤에 추적 번호를 당신에게 보낼 것입니다 .
6. 우리는 장기 협력을 위해 당신의 요구를 만족시키기 위해 전력을 다할 것입니다 .
12. 큐 : 당신의 지불이 칭하는 것 ?
한 : 전신환, 웨스턴 유니온, 페이팔, 동시에 머니그램 .많은 양을 위해, 50% 예납 조치를 캔으로 만드시오 그러면 50% 균형은 배달 전에 지불했습니다 .
