제품 상세 정보:
|
| 연결기: | MPO/MTP | 접속구의 형태: | MPO/SC |
|---|---|---|---|
| 작동 온도: | -40℃ ~ +80℃,40~+85 | 삽입 손실: | 표준 손실 및 엘리트 |
| 타입: | 다중 상태 | 보증: | 1년 |
| 재료: | 플라스틱 및 알루미늄 합금 | 사고 방식: | 850nm/1310nm/1550nm |
| 능력: | SC 최대 12코어/LC 최대 24코어 | ||
| 하이 라이트: | 24f 어레이 MPO 카세트 모듈,SM MM MPO 카세트 모듈,MPO MTP 팬아웃 카세트 모듈 |
||

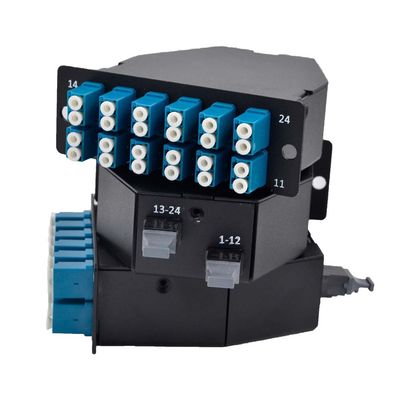

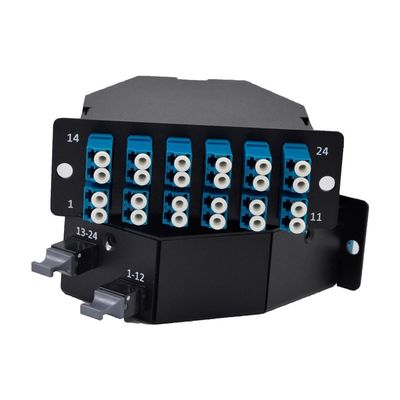

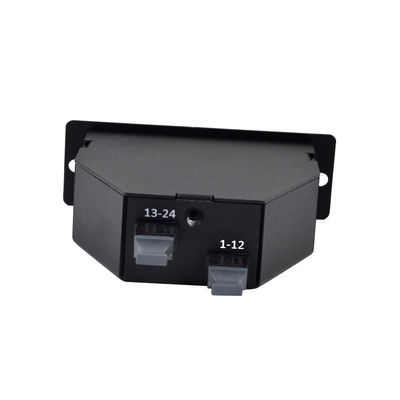

저손실 SM / MM 24 파이버 어레이 엘리트 MPO / MTP 팬아웃 카세트 모듈
MPO / MTP Fanout 카세트 모듈에 대한 설명
MPO/MTP 카세트 모듈은 MPO/MTP와 LC 또는 SC 개별 커넥터 간의 안전한 전환을 제공합니다.이 모듈은 단일 모듈에 최대 24개의 LC 또는 12개의 SC 파이버 포트를 배포하는 빠르고 안정적인 고성능 및 효율적인 방법을 제공합니다. 모듈은 1U 또는 4U 19인치 멀티슬롯 섀시에 장착할 수 있습니다.다중 모드 및 단일 모드 케이블에서 사용할 수 있습니다.
MPO / MTP Fanout 카세트 모듈의 특징
고밀도 및 소형 디자인, 쉽고 빠른 설치.
12 / 24 / 48 파이버 버전으로 제공됩니다.
품질이 보장되고 광섬유 라우팅을 단순화하는 필드 연결.
모듈식 시스템 관리, 이동, 추가 및 변경을 위한 손쉬운 재구성.
모듈의 맞춤형 광섬유 극성.
MPO / MTP Fanout 카세트 모듈의 응용
데이터 센터 인프라.
고밀도 섬유 관리.
통신 네트워크 및 광대역/CATV 네트워크.
LAN/WAN 구내
MPO 수 어댑터 ~의 MPO / MTP 팬아웃 카세트 모듈
재질: 폴리부틸렌 테레프탈레이트(PBT)
검정색
짝짓기 주기: 1000 짝짓기 주기
더스트 캡: TPR
검정색
삽입 손실: <0.5dB
재료~의 MPO / MTP 팬아웃 카세트 모듈:
카세트 하우징:
자료: 알루미늄 합금
표면 마무리: 흑색 화약 외투
| 섬유 수 | 12 / 24 | 파이버 모드 | OM3 50/125μm |
| 전면 커넥터 유형 | 12 LC UPC 듀플렉스 | 후면 커넥터 유형 | 1x MPO UPC 남성(고정) |
| MPO 어댑터 | 키 업 키 다운 | 유리 섬유 | 코닝 ClearCurve® |
| 삽입 손실 | MPO≤0.35dB, LC≤0.2dB | 반환 손실 | MPO≥20dB, LC≥30dB |
| 작동 온도 | 0°C ~ 70°C | 보관 온도 | -40°C ~ 75°C |
| 치수(HxWxD) | 1.38''x4.29''x4.64''(35x109x118mm) | 애플리케이션 | 유형 AF 카세트에 대한 매칭 |
성능 속성 ~의 MTP/MPO 카세트 모듈:
| 전면 커넥터 | LC/SC 이중 |
| 슬리브 재질 | 지르코니아 세라믹 |
| 삽입 손실 | 다중 모드: UPC ≤0.2dB 단일 모드: APC ≤0.3dB UPC ≤0.2dB |
| 반환 손실 | 다중 모드: UPC ≥30dB 단일 모드: APC ≥60dB UPC ≥50dB |
극성 그림~의 싱글모드 카세트 :
간단히 말해서, US Conec에서 설명하는 MTP® 커넥터는 "일반 MPO 커넥터와 비교할 때 광학 및 기계적 성능을 개선하는 다중 엔지니어링 제품 향상 기능을 갖춘 고성능 MPO 커넥터"입니다.MTP® 및 MPO 커넥터는 완벽하게 호환됩니다.
MTP는 미국 Conec 브랜드이며 MTP® 브랜드 커넥터는 IEC 표준 61754-7 및 TIA 604-5 – 유형 MPO를 완벽하게 준수합니다.
MTP®와 MPO 커넥터의 장점과 차이점은 다음과 같습니다.
