제품 상세 정보:
|
연결기: | MPO/MTP | 접속구의 형태: | MPO/LC |
---|---|---|---|
작동 온도: | -40℃ ~ +80℃,40~+85 | 삽입 손실: | 표준 손실 및 엘리트 |
타입: | 단일 모드 / 다중-모드 | 보증: | 1년 |
재료: | 플라스틱 및 알루미늄 합금 | 사고 방식: | 850nm/1310nm/1550nm |
능력: | SC 최대 12코어/LC 최대 24코어 | ||
하이 라이트: | MTP MPO 카세트 모듈에 LC,12 코어 엘리트 MPO 카세트 모듈,850nm SC 광섬유 카세트 |

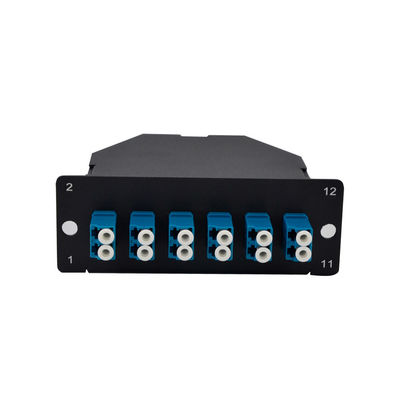

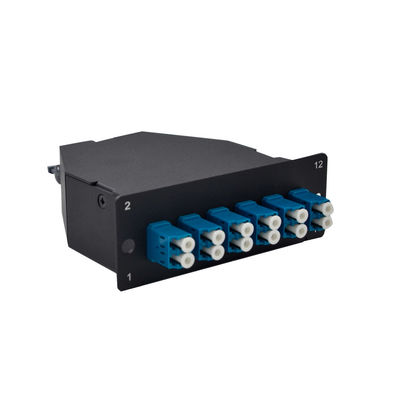

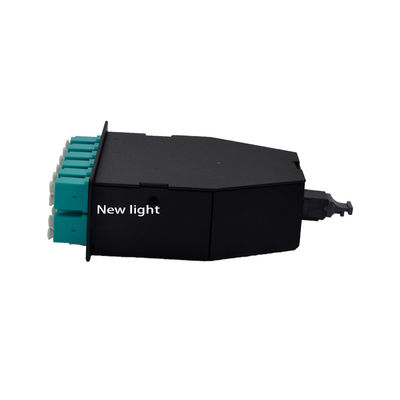

19인치 랙 유형 A 12코어 Elite LC - MTP/MPO 카세트 모듈
제품 설명:
새로운 빛FHD 시리즈 MTP® 파이버 카세트 모듈은 전면 패치 필드의 이중 LC 어댑터로 라우팅되는 장치 후면의 12-파이버 MTP® 어댑터를 제공하며, 이 어댑터는 여러 애플리케이션을 위한 고밀도 파이버 케이블 어셈블리와 상호 연결됩니다.
US Conec MTP® 커넥터는 MPO 표준을 완벽하게 준수하므로 일반 MPO 커넥터와 비교할 때 더 높은 성능 수준을 달성합니다.
주어진 공간에서 밀도를 최대화하기 위한 데이터 센터(MDA-HDA) 백본 케이블링 및 케이블 관리를 위한 10G-10G 상호 연결 솔루션
2카세트 방식 A에서 A형과 AF가 쌍으로 사용됨
애플리케이션
데이터 통신 네트워크
광학 시스템 액세스 네트워크
스토리지 영역 네트워킹 파이버 채널
고밀도 아키텍처
특징
표준 또는 저손실 MPO/MTP® 인터페이스에 사용 가능
IP68 씰링의 총검 잠금 설계
고도로 사용자 정의 가능한 구성
IP67 환경 밀봉을 충족하는 보호 하우징으로 설계됨
이점:
1. UL 인증으로 품질 레버를 최고로 만듭니다.
2. 독립적인 연구 개발, 고객 요구 사항에 따라 수정 가능
3. 유효한 OEM 포장, 우리는 당신의 착색한 로고를 인쇄해서 좋습니다, 당신의 OEM 상자, OEM 판지를 인쇄합니다
새로운 빛MTP/MPO 카세트는 모두 고품질 Corning 광섬유 케이블로 제작되었으며 단일 모드(9/125um), 다중 모드 OM1(62.5/125um), 다중 모드 OM3(50/125um) 등 다양한 광섬유 모드에서 사용할 수 있습니다.또한 이러한 카세트에는 LC, LC/APC, SC, SC/APC, FC, FC/APC 및 ST 광섬유 커넥터를 포함하여 사용 가능한 많은 일반 광섬유 커넥터 포트가 있습니다.모든 Fibertronics MTP/MPO 카세트는 필요에 따라 Male 또는 Female MTP/MPO 커넥터로 만들 수 있습니다.
FHD 고밀도 시리즈는 백본, 데이터 센터 및 엔터프라이즈 애플리케이션 구축을 위한 다양한 크기(1U/2U/4U) 및 스타일, 1U ~ 96 LC 광섬유의 다목적 솔루션입니다.
제품 특징:
• 고밀도 모듈식 설계, 효율적인 활용을 위해 1U에 최대 96개의 광섬유.
• 향상된 안정성과 빠른 배포를 위한 사전 종단 카세트.
• 저손실 광학 예산을 달성하기 위한 고성능 커넥터.
• 플러그 앤 플레이 모듈을 사용하면 여러 광섬유 링크를 빠르게 설치할 수 있습니다.
• 다양한 성능 및 극성 구성으로 제공됩니다.
• Telcordia, EIA/TIA 및 IEC 표준을 준수하는 Corning 섬유.
섬유 수 | 12 / 24 | 파이버 모드 | OM3 50/125μm |
전면 커넥터 유형 | 12 LC UPC 듀플렉스 | 후면 커넥터 유형 | 1x MPO UPC 남성(고정) |
MPO 어댑터 | 키 업 키 다운 | 유리 섬유 | 코닝 ClearCurve® |
삽입 손실 | MPO≤0.35dB, LC≤0.2dB | 반환 손실 | MPO≥20dB, LC≥30dB |
작동 온도 | 0°C ~ 70°C | 보관 온도 | -40°C ~ 75°C |
치수(HxWxD) | 1.38''x4.29''x4.64''(35x109x118mm) | 애플리케이션 | 유형 AF 카세트에 대한 매칭 |
성능 속성:
전면 커넥터 | LC/SC 이중 |
슬리브 재질 | 지르코니아 세라믹 |
삽입 손실 | 다중 모드: UPC ≤0.2dB 단일 모드: APC ≤0.3dB UPC ≤0.2dB |
반환 손실 | 다중 모드: UPC ≥30dB 단일 모드: APC ≥60dB UPC ≥50dB |
극성 그림:
모든 설치에서 한쪽 끝에 있는 송신기가 다른 쪽 끝에 있는 해당 수신기와 일치하는지 확인하는 것이 중요합니다.FS는 네트워크와 연결성을 관리하고 최적화하는 데 도움이 되는 여러 지능형 솔루션을 제공합니다.
