제품 상세 정보:
|
형태 유형: | 단일 모드 | 삽입 손실: | ≤ 2.5 dB |
---|---|---|---|
연결관 유형: | SC/UPC | 수로의 Nuber: | 8 수로 |
파장: | 1470-1610nm | 패스밴드 잔물결: | ≤0.30dB |
복귀 손실: | ≥45dB | Derectivity: | ≥50dB |
섬유 유형: | 매우 코닝 SMF-28 | ||
하이 라이트: | 광섬유에 있는 wdm,벽 산 섬유 종료 상자 |

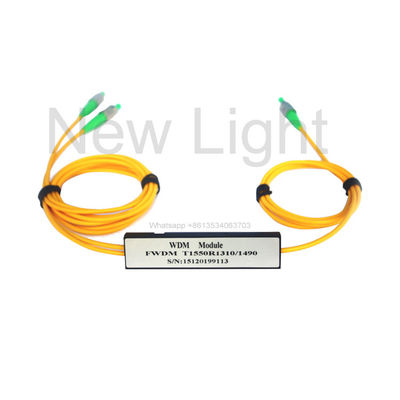

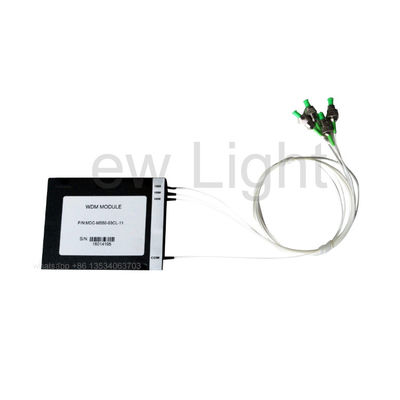

4 8 16 18는 FWDM 여과기 WDM 강철 관 통신 장비에 수로를 열습니다
1 . 묘사
광대하게 EDFA, 라만 증폭기, WDM 네트워크 및 섬유 광학 기계 사용에서 사용된 FTTX 여과기 WDM 단위는 박막 여과기 (TFF) 기술에 근거를 둡니다. 장치는 넓은 파장 범위에 있는 다른 파장에 빛을 결합하거나 분리합니다. 그것은 광학적인 네트워크 향상 및 확장에서 널리 이용되는 그래야 양지향성 커뮤니케이션을 단 하나 섬유의 수용량을 확장할 수 있습니다, 달성하는, 또는 새로운 포괄적인 사업 등을 소개하십시오.
우리는 당신의 특별한 신청을 위한 특정한 파장 밴드에게 주문을 받아서 만들어지는 여과기 근거한 파장 부 (WDM) 다중 송신 여과기 장치를 제공합니다. 당신이 알기지도 모르기 때문에, GEPON 체계 자체는 1310/1490에 작동합니다, 그래서 여기에서 CATV 신호는 1550nm를 사용하여 동일한 섬유에 전달되고, FWDM가 장소” 혼합 이 get 전부 “인.
신청
네트워크에 접근하십시오
지하철 WDM 체계
장거리 WDM 체계
기업 통신망
명세
품목 | 단위 | 모수 |
채널 간격 | GHz | 200 |
파장 범위 | C- 또는 L 밴드 ITU는 186.6에 196.1 THz에 수로를 열습니다 | |
패스밴드 | GHz | ≥+/- 33 |
전송 패스밴드 잔물결 | dB | ≤0.3 |
전송 삽입 손실 | dB | ≤1.0 |
반영 패스밴드 잔물결 | dB | ≤0.2 |
반영 삽입 손실 | dB | ≤0.4 |
전송 고립 (adj 수로) | dB | ≥30 |
전송 고립 (비 adj 수로) | dB | ≥50 |
반영 고립 | dB | ≥13 |
분극 종 손실 | dB | ≤0.2 |
분극 형태 분산 | ps | ≤0.2 |
지향성 | dB | ≥50 |
복귀 손실 | dB | ≥45 |
광학적인 힘 취급 | MW | ≥500 |
장력 짐 | N | ≥5 |
조작 온도 범위 | -5에서 70 | |
저장 온도 범위 | -40 +85 0C | |
섬유 유형 | SMF-28e | |
포장 차원 | mm | 5.5 x 34mm |
주: 모든 명세는 연결관 없이 장치에 근거를 두고, 넘어서 보장됩니다
파장, 분극 및 온도.
차원 당기기 (mm)
괴기한 작의 (dB)
주문 정보
제품 | 채널 빈도 | 관 | 섬유 길이 | 연결관 |
200G | ITU 격자 | 1=250um 섬유 | 1=0.5+/-0.1m | 0=No 연결관 |
DWDM 여과기 | C 밴드에서 | 2=900um 섬유 | 2=1.0+/-0.1m | 1=FC/UPC |
3=Others | 3=others | 2=FC/APC | ||
3=SC/UPC | ||||
4=SC/APC | ||||
5=LC |
