제품 상세 정보:
|
형태 유형: | 단일 모드 | 삽입 손실: | ≤ 2.5 dB |
---|---|---|---|
연결관 유형: | SC/UPC | 수로의 Nuber: | 8 수로 |
파장: | 1470-1610nm | 패스밴드 잔물결: | ≤0.30dB |
복귀 손실: | ≥45dB | Derectivity: | ≥50dB |
섬유 유형: | 매우 코닝 SMF-28 | ||
하이 라이트: | 광섬유에 있는 wdm,벽 산 섬유 종료 상자 |

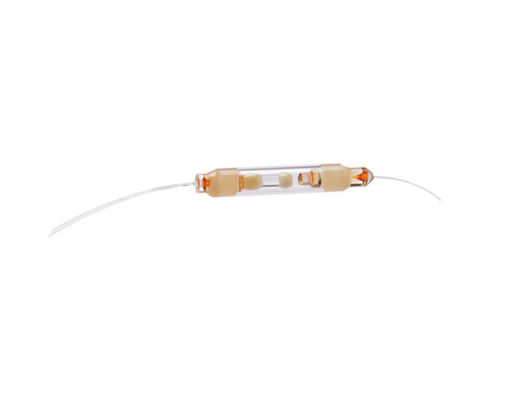

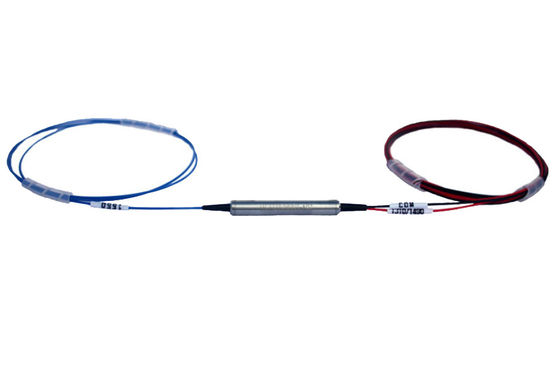

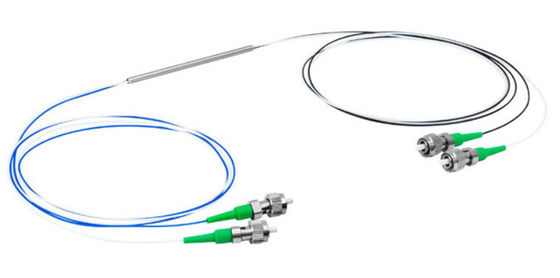

1550nm Pass/980nm는 FWDM 980/1550nm 여과기 WDM 눈 섬유 쪼개는 도구를 반영합니다
묘사
1310/1550nm 여과기 파장 부 다중화기는 환경에 안정되어 있는 박막 여과기 기술에 근거를 둡니다. 장치는 넓은 파장 범위에 있는 다른 파장에 빛을 결합하거나 분리합니다. 그들은 아주 낮은 삽입 손실, 낮은 분극 의존, 높은 고립 및 우수한 환경 안정성을 제안합니다. 기능을 취급하는 고성능은 유일한 떠꺼머리 가공 그리고 고품질 AR 코팅을 통해서 달성될 수 있습니다. 이 성분은 EDFAs, 라만 증폭기, WDM 네트워크 및 섬유 광학 기기에서 광대하게 사용되었습니다.
WDM는 입증된 박막 folter 기술에 근거를 둡니다. 이 WDM는 섬유 광 통신 체계와 편평하고 넓은 운영하는 밴드가 필요한 EDFA에서 널리 이용됩니다.
2.Features:
넓은 운영 밴드
높은 채널 고립
낮은 삽입 손실
높은 신뢰성 및 안정성
3.Applications:
EDFA
FTTH
CATV 체계
WDM 체계
신청
네트워크에 접근하십시오
지하철 WDM 체계
장거리 WDM 체계
기업 통신망
명세
품목 | 단위 | 모수 |
채널 간격 | GHz | 200 |
파장 범위 | C- 또는 L 밴드 ITU는 186.6에 196.1 THz에 수로를 열습니다 | |
패스밴드 | GHz | ≥+/- 33 |
전송 패스밴드 잔물결 | dB | ≤0.3 |
전송 삽입 손실 | dB | ≤1.0 |
반영 패스밴드 잔물결 | dB | ≤0.2 |
반영 삽입 손실 | dB | ≤0.4 |
전송 고립 (adj 수로) | dB | ≥30 |
전송 고립 (비 adj 수로) | dB | ≥50 |
반영 고립 | dB | ≥13 |
분극 종 손실 | dB | ≤0.2 |
분극 형태 분산 | ps | ≤0.2 |
지향성 | dB | ≥50 |
복귀 손실 | dB | ≥45 |
광학적인 힘 취급 | MW | ≥500 |
장력 짐 | N | ≥5 |
조작 온도 범위 | -5에서 70 | |
저장 온도 범위 | -40 +85 0C | |
섬유 유형 | SMF-28e | |
포장 차원 | mm | 5.5 x 34mm |
주: 모든 명세는 연결관 없이 장치에 근거를 두고, 넘어서 보장됩니다
파장, 분극 및 온도.
차원 당기기 (mm)
괴기한 작의 (dB)
주문 정보
제품 | 채널 빈도 | 관 | 섬유 길이 | 연결관 |
200G | ITU 격자 | 1=250um 섬유 | 1=0.5+/-0.1m | 0=No 연결관 |
DWDM 여과기 | C 밴드에서 | 2=900um 섬유 | 2=1.0+/-0.1m | 1=FC/UPC |
3=Others | 3=others | 2=FC/APC | ||
3=SC/UPC | ||||
4=SC/APC | ||||
5=LC |
