| 브랜드 이름: | New Light |
| 모델 번호: | MPO/MTP - MTP/MPO |
| 모크: | 1~10000 |
| 가격: | 6~15 |
| 포장에 대한 세부 사항: | OPP 부대 + 판지 상자 |
| 지불 조건: | L/C, T/T, 서부 동맹, paypal MoneyGram |

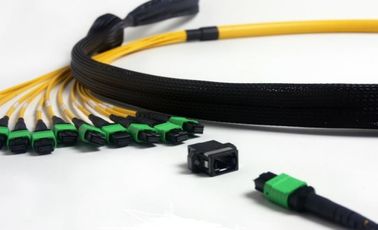

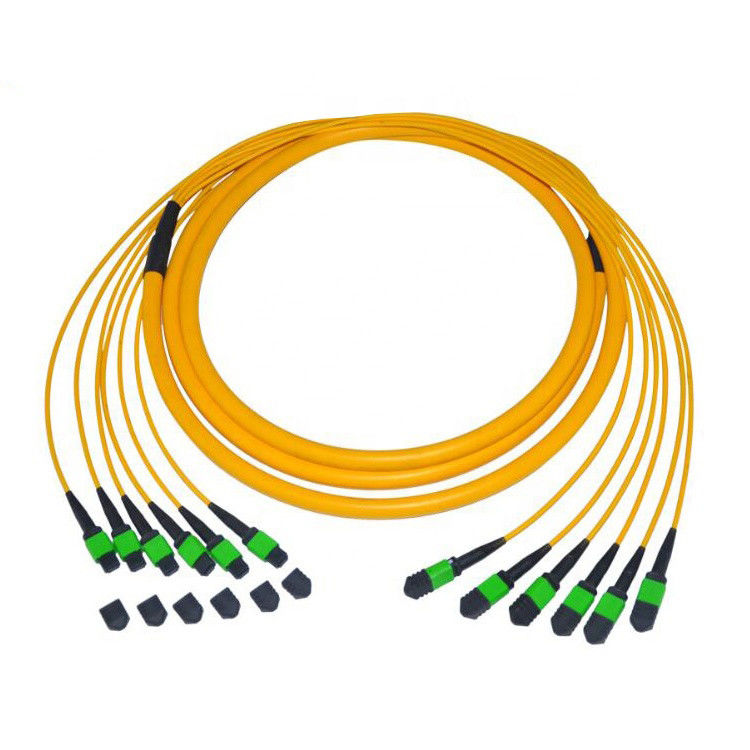

12의 섬유 간선 MTP/MPO pvc 둥근 케이블 단일 모드 9/125 광섬유 접속 코드
연결관 유형: 의 MPO 남성 MPO 여성
깃봉 최후 얼굴: PC, APC
섬유 핵심의 수: 4, 8, 12, 24
연결관 유형: 의 MPO 남성, FC, SC, LC, ST, MTRJ MPO 여성
깃봉 최후 얼굴: PC, UPC, APC
핵심 유형: SM, MM (OM1, OM2, OM3, OM4)
케이블 직경 (mm): 0.9, 2, 3
연 (M): L=1, 2, 3 ......
떠꺼머리 길이 (M): L1=0.5, 0.6, 1.0
케이블 유형: RJ: 리본 케이블, RB: 벌거벗은 리본 케이블, RI: 소형 둥근 케이블
MPO 방해 색인
| 연결관 유형 | 테스트 품목 | 분 | 최대 |
| MPO PC | ROC_X (아bs) (mm) | 500 | |
| ROC_Y (아bs) (mm) | 50 | ||
| Angle_X (deg) | -0.2 | 0.2 | |
| Angle_Y (deg) | -0.2 | 0.2 | |
| Max.DH.All 섬유 (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| 최대. 핵심 복각 (nm) | -300 | 300 | |
| 섬유 고도 (nm) | -300 | 300 | |
| ROC_X (아bs) (mm) | 1000년 | 3000 | |
| MPO APC | ROC_X (아bs) (mm) | 500 | |
| ROC_Y (아bs) (mm) | 50 | ||
| Angle_X (deg) | -0.2 | 0.2 | |
| Angle_Y (deg) | 7.8 | 8.2 | |
| Max.DH.All 섬유 (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| Fiberheight (nm) |
MPO/MTP 시험 요구는 무엇입니까?
a.Endface 요구:
| 400 X | 결점 묘사 | 양을 허용하십시오 | |
| 섬유 (9um, 50um, 62.5um) | 백색 찰상 | ≤3um | 아니 한정된 |
| 반점 | ≤2um | 5 PCS | |
| 결점 | / | 허용되는 | |
| 클래딩 (62.5-125um) |
백색 찰상 | ≤3um | 아니 한정된 |
| ≤5um | 1 PCS | ||
| 검정 찰상 | ≤3um | 2 PCS | |
| 위험구역 | ≤2um | 아니 한정된 | |
| ≤5um | 3 PCS | ||
| 결점 | ≤2um | 아니 한정된의 주위에 | |
| ≤15um | 총계 길이는 옆 길이 1/4 보다는 더 적은입니다 | ||
| 플라스틱 반지 | / | 아니 한정된 | |
b.Performance:
| MPO/MTP | SM 기준 깃봉 | SM 저손실 깃봉 | MM 기준 깃봉 | MM 저손실 깃봉 | |
| IL 손실 | 전형 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| 최대 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| 반복성 | ≤0.30dB (더 많은 것 보다는 500배 폐쇄하십시오) | 0.30dB (더 많은 것 보다는 1000배 폐쇄하십시오) | |||
| 호환성 | ≤0.30dB (어느 쪽이든에 어울리는 연결관) | ||||
| 장력 강도 | ≤0.30dB (최대 긴장 66N) | ||||
| 충격 | ≤0.30dB (10~55Hz) | ||||
| 온도 편차 | -40°C ~ +75°C | ||||
c.Interference 지시자:
| MPO/MTP 연결관 | 차원 3D 시험 |
| 곡률 반경 | X ≥2000mm, Y ≥50mm |
| 섬유 고도 | 1000~4000 nm |
| Endface 각 | X ±0.3°, Y ±0.3° |
| 핵심 복각 | ±300nm |
d.Length 포용력:
| 길이 (M) | 포용력 |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
3개의 극성 방법은 A의 유형 B를 타자를 치고 유형 C는 적당한 양지향성 배부를 보장하기 위하여 이용됩니다.
MPO 간선 케이블똑바르를 통하여 A를 타자를 치십시오:
열쇠 위로 열쇠 아래로 접합기, 1개의 x A에서 B 쌍신회로 헝겊 조각 케이블 및 이중 헝겊 조각 케이블에 1개의 x A.
B 십자가 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 위로 접합기와 2 x A.
C 십자가 쌍 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 아래로 접합기와 2 x A.
온도 사용하기
-40° ~ +80°
신청:
시험 장비
FTTX+LAN
광섬유 CATV
광 통신 체계
원거리 통신
Pakcing:
우리는 OPP 부대와 판지 상자에 의하여 그것을 밖에 포장할 것입니다. 상품을 보호하기 위하여는 때 납품 손상되지 않습니다.
납품:
우리는 공기와 바다에 의하여 납품 그것 할 수 있습니다. 그것은 당신의 양 및 필요조건에 따라입니다.
지불:
지불 기간: T/T, L/C, PAYPAL/서부 동맹/MONEYGRAM. 미리 30% 예금. 균형은 납품의 앞에 지불했습니다.
가격 기간: EXW, FOB, CIF, CFR. 호별
제품 더:
우리는 광학적인 접속 코드, 떠꺼머리, 접합기, 감쇠기, 배급 상자, Assmembly 빠른 연결관 .etc.가 있습니다. 당신이 제품 또는 카탈로그를 더 필요로 하는 경우에, 당신은 저희에게 연락하게 자유롭게 느낄 수 있습니다
|
