| 브랜드 이름: | New Light |
| 모델 번호: | MPO/MTP - MTP/MPO |
| 모크: | 1~10000 |
| 가격: | 6~15 |
| 포장에 대한 세부 사항: | OPP 부대 + 판지 상자 |
| 지불 조건: | L/C, T/T, 서부 동맹, paypal MoneyGram |

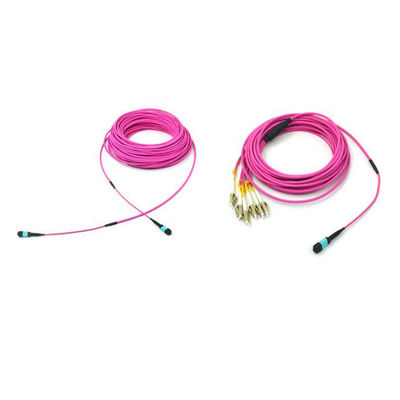

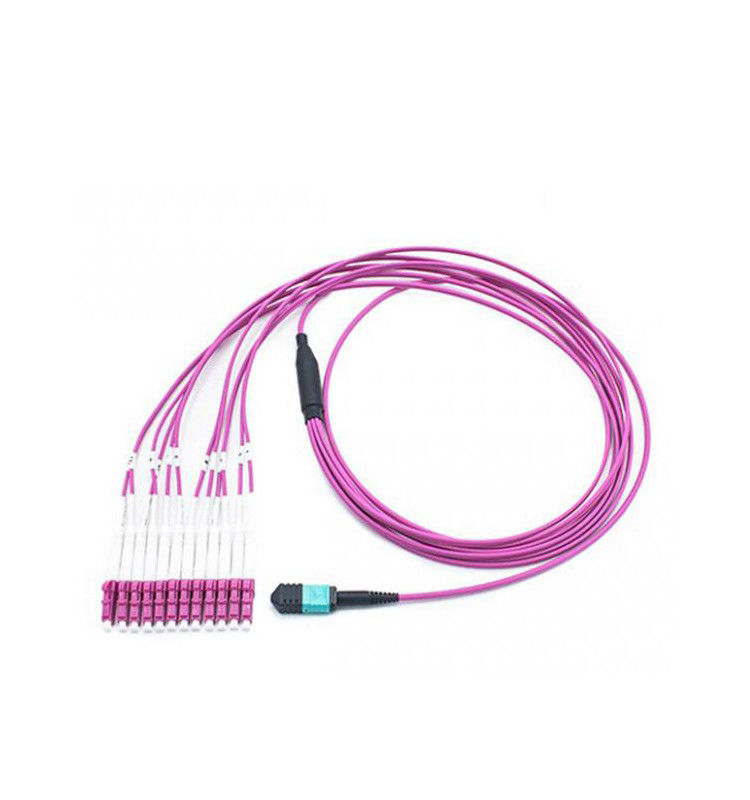

12 섬유 LC MTP/MPO OM4 50/125 마젠타색 다중 상태 섬유 눈 접속 코드
MPO 섬유 접속 코드는 두에 MPO 연결관으로 끝 종결됩니다. OMC의 MPO 연결관 전부는 대만, 일본, 미국 등 MPO 접속 코드에서입니다 일반으로 3개의 지역에 있는 사용인 고밀도 케이블 어셈블리의 종류 입니다.
1의 높은 조밀한 정도 환경을 가진 데이터 센터 신청
2의 건물에 광섬유
3의 섬유 장비에 있는 내부 연결관 신청.
MPO 제품의 기준:
대회 IEC 표준 IEC-61754-7; JIS C5982; TIA-604-5 (FOCIS5); 고분고분한 Telcordia GR-1435-CORE
TIA-568-C 당 구축된 케이블을 달기
평행한 광학
고분고분한 광학적인 통신망 접속 공개토론 (OIF)
고분고분한 InfiniBand
InfiniBand
- 고분고분한 10G 섬유 채널
- 40G와 100G IEEE 802.3
- QSFP
주: 다른 다중 상태 섬유의 최대 대역폭
OM1 – 62.5 um 핵심 – 33 미터까지 10GBit, 300m까지 기가비트
OM2 – 50 um 핵심 – 82 미터까지 10GBit, 500m까지 기가비트
OM3 – 50 um 핵심, 레이저 낙관했습니다 – 300 미터까지 10GBit, 1000m까지 기가비트
OM4 – 50 um 핵심, 레이저 낙관했습니다 – 550 미터까지 10GBit, 1000m까지 기가비트
MPO/MTP 시험 요구는 무엇입니까?
a.Endface 요구:
| 400 X | 결점 묘사 | 양을 허용하십시오 | |
| 섬유 (9um, 50um, 62.5um) | 백색 찰상 | ≤3um | 아니 한정된 |
| 반점 | ≤2um | 5 PCS | |
| 결점 | / | 허용되는 | |
| 클래딩 (62.5-125um) |
백색 찰상 | ≤3um | 아니 한정된 |
| ≤5um | 1 PCS | ||
| 검정 찰상 | ≤3um | 2 PCS | |
| 위험구역 | ≤2um | 아니 한정된 | |
| ≤5um | 3 PCS | ||
| 결점 | ≤2um | 아니 한정된의 주위에 | |
| ≤15um | 총계 길이는 옆 길이 1/4 보다는 더 적은입니다 | ||
| 플라스틱 반지 | / | 아니 한정된 | |
b.Performance:
| MPO/MTP | SM 기준 깃봉 | SM 저손실 깃봉 | MM 기준 깃봉 | MM 저손실 깃봉 | |
| IL 손실 | 전형 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| 최대 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| 반복성 | ≤0.30dB (더 많은 것 보다는 500배 폐쇄하십시오) | 0.30dB (더 많은 것 보다는 1000배 폐쇄하십시오) | |||
| 호환성 | ≤0.30dB (어느 쪽이든에 어울리는 연결관) | ||||
| 장력 강도 | ≤0.30dB (최대 긴장 66N) | ||||
| 충격 | ≤0.30dB (10~55Hz) | ||||
| 온도 편차 | -40°C ~ +75°C | ||||
c.Interference 지시자:
| MPO/MTP 연결관 | 차원 3D 시험 |
| 곡률 반경 | X ≥2000mm, Y ≥50mm |
| 섬유 고도 | 1000~4000 nm |
| Endface 각 | X ±0.3°, Y ±0.3° |
| 핵심 복각 | ±300nm |
d.Length 포용력:
| 길이 (M) | 포용력 |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
3개의 극성 방법은 A의 유형 B를 타자를 치고 유형 C는 적당한 양지향성 배부를 보장하기 위하여 이용됩니다.
MPO 간선 케이블똑바르를 통하여 A를 타자를 치십시오:
열쇠 위로 열쇠 아래로 접합기, 1개의 x A에서 B 쌍신회로 헝겊 조각 케이블 및 이중 헝겊 조각 케이블에 1개의 x A.
B 십자가 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 위로 접합기와 2 x A.
C 십자가 쌍 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 아래로 접합기와 2 x A.
온도 사용하기
-40° ~ +80°
신청:
시험 장비
FTTX+LAN
광섬유 CATV
광 통신 체계
원거리 통신
Pakcing:
우리는 OPP 부대와 판지 상자에 의하여 그것을 밖에 포장할 것입니다. 상품을 보호하기 위하여는 때 납품 손상되지 않습니다.
납품:
우리는 공기와 바다에 의하여 납품 그것 할 수 있습니다. 그것은 당신의 양 및 필요조건에 따라입니다.
지불:
지불 기간: T/T, L/C, PAYPAL/서부 동맹/MONEYGRAM. 미리 30% 예금. 균형은 납품의 앞에 지불했습니다.
가격 기간: EXW, FOB, CIF, CFR. 호별
제품 더:
우리는 광학적인 접속 코드, 떠꺼머리, 접합기, 감쇠기, 배급 상자, Assmembly 빠른 연결관 .etc.가 있습니다. 당신이 제품 또는 카탈로그를 더 필요로 하는 경우에, 당신은 저희에게 연락하게 자유롭게 느낄 수 있습니다
|
