| 브랜드 이름: | New Light |
| 모델 번호: | MPO/MTP - MTP/MPO |
| 모크: | 1~10000 |
| 가격: | 6~15 |
| 포장에 대한 세부 사항: | OPP 부대 + 판지 상자 |
| 지불 조건: | L/C, T/T, 서부 동맹, paypal MoneyGram |

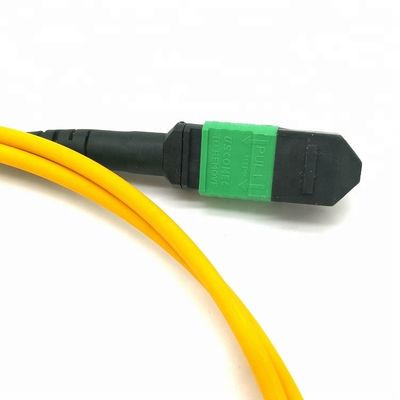

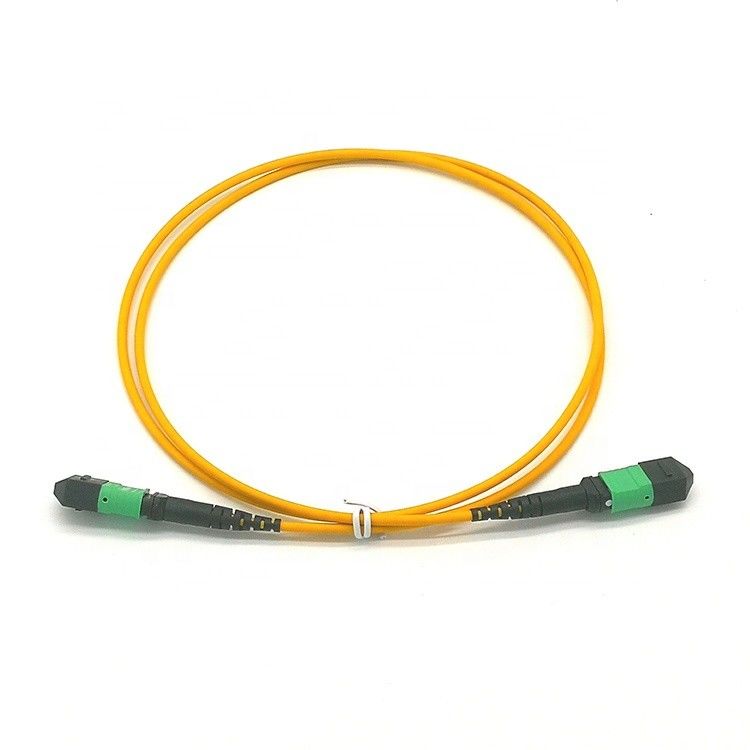

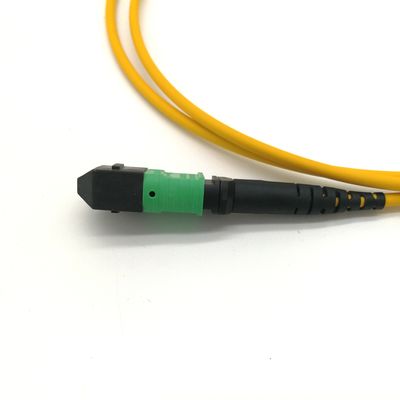

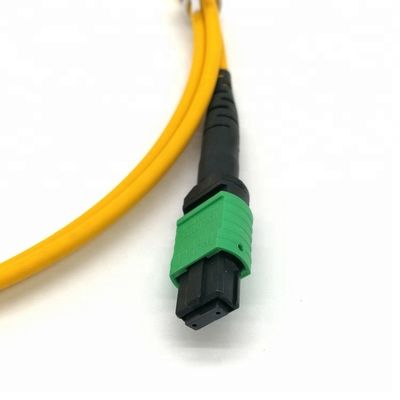

USCOME 24 핵심 G657A1 LSZH 3.0 케이블 단일 모드 섬유 광학적인 MPO/MTP 접속 코드
MTP 간선 케이블은 40G (12의 핵심)와 100G (24의 핵심) 광학 직접적인 접속 및 고밀도 데이터 센터 신청을 위해 디자인됩니다; 본래 미국 Conec MTP 연결관은 MPO 기준에 완전하게 호환됩니다.
FIBERCAN 광학 섬유 케이블은 고분고분한 RoHS와 UL를 만나고, 삽입 손실이 좋은 질을 지키도록 모든 섬유 헝겊 조각 케이블 연결관은 광학적으로 시험된 100%년입니다.
| 제품 이름: | USCOME 24 핵심 G657A1 LSZH 3.0 케이블 단일 모드 섬유 광학적인 MPO/MTP 접속 코드 |
| 모형 | MTP/2-3-4/5-6-78 |
| 1. 연결관 | MTP |
| 2. 광택이 있는 유형 | PC, UPC, APC. |
| 3. PIN | F=female |
| 4. B 끝 연결관 | MTP |
| 5. B 광택 유형 | PC, UPC, APC. |
| 6. PIN | F=female |
| 7. 섬유 유형 | B6A1=G657A1; |
| 8. 섬유 조사 | 24의 핵심 |
| 9.Cable 재킷 | V=PVC; Z=LSZH |
| 10. 길이 | 1m |
| 11 Polarty. | A, B, 유효한 C |
고분고분한 IEC61754-7 & GR-1435-CORE.
시험을 위해 쉬운 구조를 마개 잠그는 모듈 디자인은, 설치하고, 제거하고 조정합니다. 보통, 단 하나 MTP는/MPO 연결관 전형적으로 12 수 있습니다 또는 섬유 더, 1U 고도 배선 공간을 수용할 96 까지 LC 광학적인 공용영역, 단면도를 수용할 수 있습니다. 저축 내각과 선반 공간, 섬유의 쉬운 케이블 관리 종류는, 유효한, 필요로 합니다 다른 고객을 만나기 위하여 케이블을 답니다.
여성 남성의 선택은 할 수 있습니다. Pin 핀 포지셔닝 기능, 높은 안정성을 통해 연결된 접합기를 가진 정확한 포지셔닝을 달성하십시오.
광섬유 통신망 및 높 효율성 고밀도 내부 연락 배선의 필요를 충족시키는 다핵 깃봉, 소형의, 고속 및 고용량. 미래 네트워크 기반을 위해, 고도로 측정할 수 있는, 지원 이더네트 및 섬유는 필요조건 10/100-1Gbps에 수로를 열습니다.
MPO/MTP 시험 요구는 무엇입니까?
a.Endface 요구:
| 400 X | 결점 묘사 | 양을 허용하십시오 | |
| 섬유 (9um, 50um, 62.5um) | 백색 찰상 | ≤3um | 아니 한정된 |
| 반점 | ≤2um | 5 PCS | |
| 결점 | / | 허용되는 | |
| 클래딩 (62.5-125um) |
백색 찰상 | ≤3um | 아니 한정된 |
| ≤5um | 1 PCS | ||
| 검정 찰상 | ≤3um | 2 PCS | |
| 위험구역 | ≤2um | 아니 한정된 | |
| ≤5um | 3 PCS | ||
| 결점 | ≤2um | 아니 한정된의 주위에 | |
| ≤15um | 총계 길이는 옆 길이 1/4 보다는 더 적은입니다 | ||
| 플라스틱 반지 | / | 아니 한정된 | |
b.Performance:
| MPO/MTP | SM 기준 깃봉 | SM 저손실 깃봉 | MM 기준 깃봉 | MM 저손실 깃봉 | |
| IL 손실 | 전형 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
| 최대 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
| RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
| PC ≥ 40dB | |||||
| 반복성 | ≤0.30dB (더 많은 것 보다는 500배 폐쇄하십시오) | 0.30dB (더 많은 것 보다는 1000배 폐쇄하십시오) | |||
| 호환성 | ≤0.30dB (어느 쪽이든에 어울리는 연결관) | ||||
| 장력 강도 | ≤0.30dB (최대 긴장 66N) | ||||
| 충격 | ≤0.30dB (10~55Hz) | ||||
| 온도 편차 | -40°C ~ +75°C | ||||
c.Interference 지시자:
| MPO/MTP 연결관 | 차원 3D 시험 |
| 곡률 반경 | X ≥2000mm, Y ≥50mm |
| 섬유 고도 | 1000~4000 nm |
| Endface 각 | X ±0.3°, Y ±0.3° |
| 핵심 복각 | ±300nm |
d.Length 포용력:
| 길이 (M) | 포용력 |
| ≤10 | + 10CM |
| 10 |
+ 15CM |
| >30 | + 10% |
3개의 극성 방법은 A의 유형 B를 타자를 치고 유형 C는 적당한 양지향성 배부를 보장하기 위하여 이용됩니다.
MPO 간선 케이블똑바르를 통하여 A를 타자를 치십시오:
열쇠 위로 열쇠 아래로 접합기, 1개의 x A에서 B 쌍신회로 헝겊 조각 케이블 및 이중 헝겊 조각 케이블에 1개의 x A.
B 십자가 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 위로 접합기와 2 x A.
C 십자가 쌍 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 아래로 접합기와 2 x A.
온도 사용하기
-40° ~ +80°
신청:
시험 장비
FTTX+LAN
광섬유 CATV
광 통신 체계
원거리 통신
Pakcing:
우리는 OPP 부대와 판지 상자에 의하여 그것을 밖에 포장할 것입니다. 상품을 보호하기 위하여는 때 납품 손상되지 않습니다.
납품:
우리는 공기와 바다에 의하여 납품 그것 할 수 있습니다. 그것은 당신의 양 및 필요조건에 따라입니다.
지불:
지불 기간: T/T, L/C, PAYPAL/서부 동맹/MONEYGRAM. 미리 30% 예금. 균형은 납품의 앞에 지불했습니다.
가격 기간: EXW, FOB, CIF, CFR. 호별
제품 더:
우리는 광학적인 접속 코드, 떠꺼머리, 접합기, 감쇠기, 배급 상자, Assmembly 빠른 연결관 .etc.가 있습니다. 당신이 제품 또는 카탈로그를 더 필요로 하는 경우에, 당신은 저희에게 연락하게 자유롭게 느낄 수 있습니다
|
