제품 상세 정보:
|
커넥터 유형: | MPO/MTP | 자료: | LSZH |
---|---|---|---|
형태 유형: | 단일 모드 | 중핵 유형: | 12Core |
케이블 색깔: | 노랑 | 길이: | 사용자 정의할 수 있습니다. |
증명서: | 세륨, ISO, RoHS | 배달 시간: | 받아진 예금 후에 2-7 작업 일 |
생산 능력: | 500 PC/일 | 결제 기간: | T/T의 미리 30% 예금 |
제품 이름: | 12 핵심 OM3 섬유 lc 탈주 케이블에 광학적인 MPO/MTP 접속 코드 mpo | ||
하이 라이트: | mpo 섬유 케이블,MPO 케이블에 MPO |

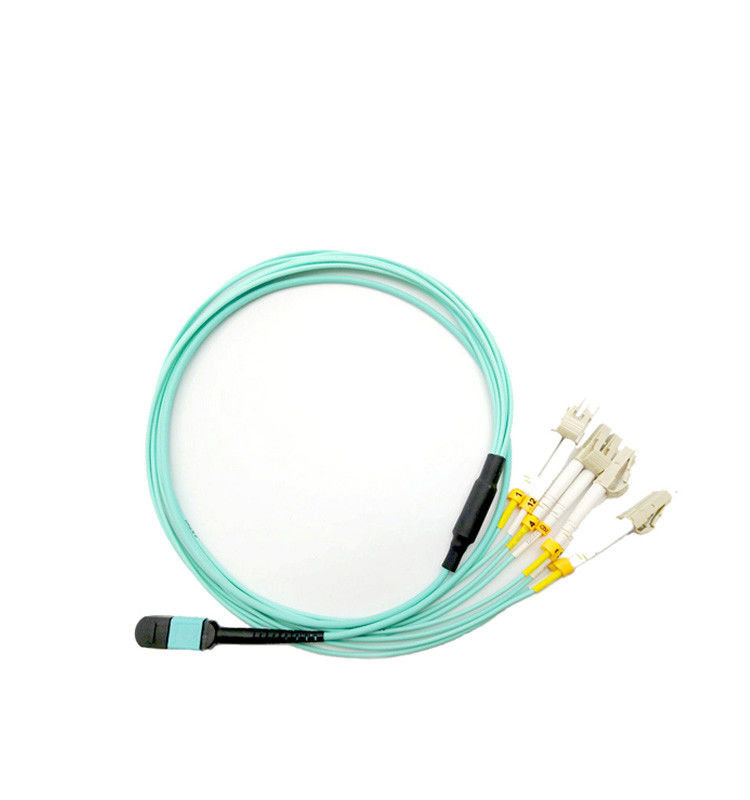

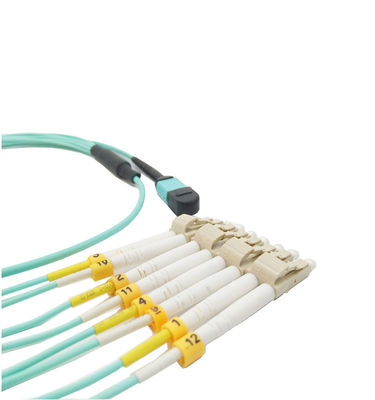

12 핵심 OM3 섬유 lc 탈주 케이블에 광학적인 MPO/MTP 접속 코드 mpo
MPO/MTP 시험 요구는 무엇입니까?
a.Endface 요구:
400 X | 결점 묘사 | 양을 허용하십시오 | |
섬유 (9um, 50um, 62.5um) | 백색 찰상 | ≤3um | 아니 한정된 |
반점 | ≤2um | 5 PCS | |
결점 | / | 허용되는 | |
클래딩 (62.5-125um) |
백색 찰상 | ≤3um | 아니 한정된 |
≤5um | 1 PCS | ||
검정 찰상 | ≤3um | 2 PCS | |
위험구역 | ≤2um | 아니 한정된 | |
≤5um | 3 PCS | ||
결점 | ≤2um | 아니 한정된의 주위에 | |
≤15um | 총계 길이는 옆 길이 1/4 보다는 더 적은입니다 | ||
플라스틱 반지 | / | 아니 한정된 |
b.Performance:
MPO/MTP | SM 기준 깃봉 | SM 저손실 깃봉 | MM 기준 깃봉 | MM 저손실 깃봉 | |
IL 손실 | 전형 | 0.35dB | 0.20dB | 0.35dB | 0.20dB |
최대 | 0.75dB | 0.35dB | 0.65dB | 0.35dB | |
RL | APC≥50dB | ≥ 25dB | ≥ 35dB | ||
PC ≥ 40dB | |||||
반복성 | ≤0.30dB (더 많은 것 보다는 500배 폐쇄하십시오) | 0.30dB (더 많은 것 보다는 1000배 폐쇄하십시오) | |||
호환성 | ≤0.30dB (어느 쪽이든에 어울리는 연결관) | ||||
장력 강도 | ≤0.30dB (최대 긴장 66N) | ||||
충격 | ≤0.30dB (10~55Hz) | ||||
온도 편차 | -40°C ~ +75°C |
c.Interference 지시자:
MPO/MTP 연결관 | 차원 3D 시험 |
곡률 반경 | X ≥2000mm, Y ≥50mm |
섬유 고도 | 1000~4000 nm |
Endface 각 | X ±0.3°, Y ±0.3° |
핵심 복각 | ±300nm |
d.Length 포용력:
길이 (M) | 포용력 |
≤10 | + 10CM |
10 |
+ 15CM |
>30 | + 10% |
고분고분한 IEC61754-7 & GR-1435-CORE.
시험을 위해 쉬운 구조를 마개 잠그는 모듈 디자인은, 설치하고, 제거하고 조정합니다. 보통, 단 하나 MTP는/MPO 연결관 전형적으로 12 수 있습니다 또는 섬유 더, 1U 고도 배선 공간을 수용할 96 까지 LC 광학적인 공용영역, 단면도를 수용할 수 있습니다. 저축 내각과 선반 공간, 섬유의 쉬운 케이블 관리 종류는, 유효한, 필요로 합니다 다른 고객을 만나기 위하여 케이블을 답니다.
여성 남성의 선택은 할 수 있습니다. Pin 핀 포지셔닝 기능, 높은 안정성을 통해 연결된 접합기를 가진 정확한 포지셔닝을 달성하십시오.
광섬유 통신망 및 높 효율성 고밀도 내부 연락 배선의 필요를 충족시키는 다핵 깃봉, 소형의, 고속 및 고용량. 미래 네트워크 기반을 위해, 고도로 측정할 수 있는, 지원 이더네트 및 섬유는 필요조건 10/100-1Gbps에 수로를 열습니다.
기술적인 모수
품목 | 기술적인 모수 | |
제품 | 12 핵심 OM3 섬유 lc 탈주 케이블에 광학적인 MPO/MTP 접속 코드 mpo | |
연결관 | MPO (F 또는 M) | MPO (F 또는 M) |
가동 온도 | -40°C ~ +80°C | |
저장 온도 | -40°C ~ +85°C | |
삽입 손실 |
SM: ≤ 0.75dB (표준 가치), ≤0.35dB (전형적인 가치); MM: ≤ 0.50dB (표준 가치), ≤0.35dB (전형적인 가치); |
|
복귀 손실 | SM: ≥60dB; MM: ≥35dB | |
MPO 끝 유형 | 남성: 가이드 핀으로; 여성: 가이드 핀 없는 | |
섬유 조사 | 8,12&24 MT 섬유 | |
다른 끝의 연결관 유형 | 의 MPO 남성, FC, SC, ST, MU, LC, E2000 MPO 여성 | |
섬유 형태 | 싱글모드 (G652, G655, G657), 다중 상태 (50, 62.5, OM2, OM3, OM4) | |
섬유 케이블 유형 | 250um 리본 섬유, 리본 케이블, 뭉치 광학 섬유 케이블 |
3개의 극성 방법은 A의 유형 B를 타자를 치고 유형 C는 적당한 양지향성 배부를 보장하기 위하여 이용됩니다.
MPO 간선 케이블똑바르를 통하여 A를 타자를 치십시오:
열쇠 위로 열쇠 아래로 접합기, 1개의 x A에서 B 쌍신회로 헝겊 조각 케이블 및 이중 헝겊 조각 케이블에 1개의 x A.
B 십자가 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 위로 접합기와 2 x A.
C 십자가 쌍 MPO 간선 케이블을 타자를 치십시오:
이중 헝겊 조각 케이블에 열쇠 위로 열쇠 아래로 접합기와 2 x A.
온도 사용하기
-40° ~ +80°
신청:
시험 장비
FTTX+LAN
광섬유 CATV
광 통신 체계
원거리 통신
Pakcing:
우리는 OPP 부대와 판지 상자에 의하여 그것을 밖에 포장할 것입니다. 상품을 보호하기 위하여는 때 납품 손상되지 않습니다.
납품:
우리는 공기와 바다에 의하여 납품 그것 할 수 있습니다. 그것은 당신의 양 및 필요조건에 따라입니다.
지불:
지불 기간: T/T, L/C, PAYPAL/서부 동맹/MONEYGRAM. 미리 30% 예금. 균형은 납품의 앞에 지불했습니다.
가격 기간: EXW, FOB, CIF, CFR. 호별
제품 더:
우리는 광학적인 접속 코드, 떠꺼머리, 접합기, 감쇠기, 배급 상자, Assmembly 빠른 연결관 .etc.가 있습니다. 당신이 제품 또는 카탈로그를 더 필요로 하는 경우에, 당신은 저희에게 연락하게 자유롭게 느낄 수 있습니다
