3M LC-LC 싱글모드 광섬유 패치 코드 직경 3.0mm 및 낮은 삽입 손실

브랜드 이름:	NewLight
모크:	1~100000
가격:	0.1~100
포장에 대한 세부 사항:	팩 당 1 PC
지불 조건:	T/T, Western Union, , PayPal

자세한 정보

제품 설명

자세한 정보

원래 장소:

중국

인증:

ISO ,ROSH

이름:

LC-LC 파이버 패치 코드

지름:

3.0mm

모델:

단일 모드

커넥터:

LC-LC

색상:

파란색

길이:

3 미터

공급 능력:

1000000

강조하다:

lc-lc 단일 모드 패치 케이블

단일 모드 LC 섬유 패치 케이블

3m lc upc 패치 코드

제품 설명

3M LC-LC 단일 모드 광섬유 패치 코드 (LC/UPC-LC/UPC, 9/125μm, 3.0mm, 심플렉스)

9/125μm G.652D 단일 모드 광섬유에 3.0mm PVC 재킷이 적용된 3미터 LC/UPC-LC/UPC 심플렉스 패치 코드, 파란색. 공장에서 조립된 1.25mm 세라믹 페룰 LC 커넥터, UPC(0°) 폴리시, 100% 엔드페이스 검사 및 개별 삽입 손실 테스트 완료.

제품 개요

이 3M LC-LC 단일 모드 패치 코드는 슬림한 3.0mm 재킷에 단일 9/125μm G.652D 광섬유를 사용하여 SC 또는 듀플렉스 집코드 어셈블리보다 라우팅 공간을 절반 정도 차지합니다. 고밀도 ODF, 패치 패널 및 랙 간 라우팅, 1310/1550nm에서 1G/10G SFP, SFP+ 및 GBIC 트랜시버 포트에 실용적인 선택입니다. 각 코드는 심천 공장에서 조립, 폴리싱 및 테스트되며 요청 시 개별 삽입 손실/반사 손실 테스트 기록이 제공됩니다.

제품 사진

실제 제품 - 3M LC-LC 단일 모드 심플렉스 패치 코드, LC/UPC 커넥터, 3.0mm 파란색 PVC 재킷

LC-LC 특정 기능

양쪽 끝에 1.25mm 세라믹 페룰 LC/UPCSC 커넥터의 절반 면적, 라인 카드, ODF 및 패치 패널의 포트 밀도 두 배
단일 모드 9/125μm G.652D (OS2)1310/1550nm, 10km까지의 1G/10G 링크 및 듀플렉스 페어당 40G/100G 지원
심플렉스 구조단일 광섬유, 단일 3.0mm 재킷: 단방향(Tx 전용) 실행 및 두 개의 코드로 듀플렉스 페어 구축에 적합
삽입 손실 ≤0.3dB (일반 0.15dB)개별 코드가 측정되며 배치 샘플링되지 않음
UPC 0° 돔 폴리시, 반사 손실 ≥50dBWDM 및 CATV 리턴 경로 채널에서 안정적
≥1000회 결합 주기지르코니아 세라믹 페룰 및 정밀 가공 LC 하우징으로 IL 드리프트 ±0.1dB 이내 유지
작은 굽힘 허용 3.0mm PVC 재킷, 파란색단일 모드 UPC 색상 코딩 및 고밀도 케이블 관리자에서 추적 용이

기술 사양

매개변수	사양
제품 유형	LC/UPC – LC/UPC 단일 모드 심플렉스 광섬유 패치 코드
커넥터 A / 커넥터 B	LC/UPC / LC/UPC (1.25mm 지르코니아 세라믹 페룰, 파란색 하우징)
광섬유 유형	9/125μm G.652D 단일 모드 (OS2)
광섬유 수 / 구조	1개의 광섬유 – 심플렉스
파장	1310 / 1550nm
재킷 외경 / 재질 / 색상	3.0mm / PVC / 파란색
길이	표준 3m (주문 시 0.5m – 50m 가능)
삽입 손실	≤0.3dB (일반 0.15dB)
반사 손실	≥50dB (UPC)
반복성 / 상호 운용성	≤0.1dB / ≤0.2dB
내구성	≥1000회 결합 주기
작동 온도	-40°C ~ +85°C
보관 온도	-45°C ~ +85°C
극성	스트레이트 (A-A), 단일 광섬유
규정 준수	ISO 9001 / CE / RoHS; IEC 61300-3-4 / 3-6 테스트 방법

엔드페이스 검사 및 테스트 데이터

이 코드의 모든 LC/UPC 페룰은 포장 전에 현미경 엔드페이스 검사를 통과합니다. 돔에는 흠집, 구멍 및 오염이 없어야 하며, 결함이 발견되면 커넥터는 거부되고 재폴리싱됩니다. 그런 다음 완성된 어셈블리에서 삽입 손실 및 반사 손실을 측정하고 코드의 테스트 라벨에 대해 측정된 값을 기록합니다.

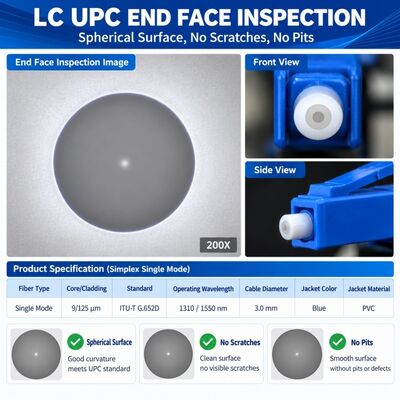

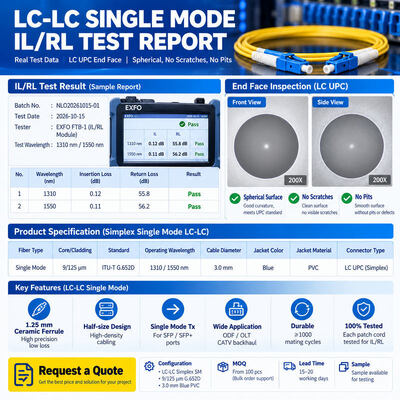

왼쪽: LC/UPC 엔드페이스 검사 기록 | 오른쪽: 이 3M LC-LC 단일 모드 패치 코드의 IL / RL 테스트 보고서

위 보고서의 측정된 IL / RL 값은 테스트된 배치에 대한 실제 수치이며 이 페이지의 사양(IL ≤0.3dB, RL ≥50dB) 내에 있습니다. 배치별 테스트 보고서 사본이 상품과 함께 제공됩니다. 개별 테스트 기록은 요청 시 제공될 수 있습니다.

이 코드가 사용되는 곳

스위치 및 라우터의 1G/10G SFP, SFP+ 및 GBIC 트랜시버 포트
고밀도 ODF, 패치 패널 및 중앙 사무실 및 데이터 센터의 랙 간 / 크로스 커넥트 패칭
FTTH / FTTB / FTTX 액세스 및 통신 장비실 (OLT-ODF)
CATV 헤드엔드 및 리턴 경로 (1310nm 순방향 / 1550nm 역방향) 링크
LAN 백본, 캠퍼스 케이블링 및 실험실 테스트 장비

포장 및 배송

PE 백당 1개, 코드당 개별 테스트 라벨; 최소 주문 수량 1개, 표준 길이 7영업일 리드 타임; OEM 길이, 폴리시(UPC/APC), 재킷(PVC/LSZH) 및 색상 가능.

견적 요청

정확한 구성을 알려주시면 12영업 시간 이내에 가격, 리드 타임 및 테스트 데이터를 회신해 드립니다.

길이 (0.5m – 50m) 및 수량
폴리시: LC/UPC 또는 LC/APC | 재킷: PVC 또는 LSZH | 색상
대상 포트 / 무역 조건 (EXW, FOB 심천, CIF)
개별 삽입 손실 테스트 기록을 포함해야 하는지 여부

이 페이지의 문의 버튼을 사용하여 요구 사항을 보내주십시오. 평가용 샘플을 사용할 수 있습니다.
