제품 상세 정보:
|
| 색깔: | 녹색 | 이름: | MPO-MPO 섬유 접속 코드 |
|---|---|---|---|
| 커넥터: | MPO - MPO | 길이: | 10 미터 |
| 모드: | 다중 상태 | OEM: | 유효한 |
| 하이 라이트: | mpo 섬유 케이블,MPO 팬-아웃 케이블 |
||

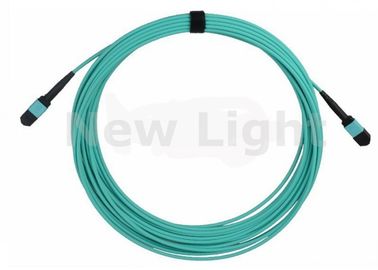

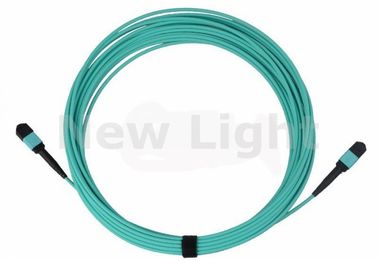

MPO-MPO 10는 12 핵심 다중 상태 섬유 눈 접속 코드 OM3 10G 녹색을 미터로 잽니다
신청:
* 비동기 전송 형태 (ATM)
* 기가비트 이더네트
* Deviced/송수신기 활동적인 공용영역
* CATV, 영상 및 멀티미디어
* 전제 임명
* 원거리 통신망
기준 수락:
재킷 케이블은 NFPA 262 광섬유 비전도성 플레넘 (OFNP) 또는 IEC-60332 낮은 연기에 고분고분합니다 0의 할로겐 (LSZH) 화염 등급.
직접적 2002/95/EC (RoHS) 및 도달 SvHC에 고분고분한.
MPO 연결관은 IEC-61754-7 &에 따릅니다; EIA/TIA-604-5.
묘사:
단일 모드 및 다중 상태 MPO 제품은 자료와 통신 체계에 있는 고밀도 뒤판 그리고 인쇄 회로 기판 (PCB) 신청에서 고소된 다 섬유 연결관입니다. MPO 연결관은 표준 연결관의 조밀도까지 12배 제안해, 뜻깊은 공간 및 경비 절약을 제공하.
MPO 접속 코드는 짝지어줄 때 금속 가이드 핀과 정확한 주거 차원과 더불어 정밀도에 의하여 주조된 MT 섬유 줄맞춤을 지키기 위하여 깃봉을, 이용합니다. MPO는 4,8,12 24의 섬유의 조합에서 종결된 질량일 수 있습니다.
명세:
- (여성) (여성) MPO에 MPO
- MMF (50/125um), OM3
- QSFP+ 송수신기를 위한 8 핵심 섬유
- 연: 10 미터 (33ft)
- 삽입 손실: ≤0.6dB
- 복귀 손실: ≥20dB
- 잡아당기기 시험을 삽입하십시오: 500times <0>
- 가동: 온도: -40°C ~ +80°C
- 선택 Pin: 과태 여성
- 선택 극성: 과태 극성 B (QSFP+ SR4를 위해)
특징:
* 정밀도에 의하여 주조되는 MT 깃봉
* 정확한 줄맞춤을 위한 높은 정밀도 가이드 핀
* 소형 디자인, 4,8,12,24까지 섬유
* 고분고분한 IEC 61754-7
* 고분고분한 Telcordia GR-1435-CORE
|
기술 명세:
|
||||||||||||||||||||||||||||||||||||||||||
MPO 세부사항:
MPO 헝겊 조각 케이블은 MPO 카세트 사이 상호 연락을 만들기 위하여 이용됩니다 또는 MPO/MTP도의 활동 장비에 연결은 조화시킵니다.
MPO 접속 코드가 다른 MPO 헝겊 조각 케이블에 (MPO 연결기를 통해서) 연결되면 경우에, 2개의 MPO 연결관의 한개는 남성 이어야 합니다 (핀 장비해).
MPO 헝겊 조각 케이블은 3개의 다른 철사 지도 윤곽에서 유효합니다: 똑바로, 튀기는 합계하거나 튀기는 한 쌍이 되십시오
MPO 헝겊 조각 케이블은 다중 상태와 싱글모드 섬유 케이블에서 유효합니다.
회의 MTP/MPO 종료의 성과:
| 유형/성과 | 싱글모드 (APC 광택) | 다중 상태 (PC/편평한 폴란드어) | ||
| 표준 | 저손실 엘리트 | 표준 | 저손실 엘리트 | |
| 최대 삽입 손실 | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| 복귀 손실 | ≥ 50dB | N/A | ||
| 작용 온도 | -40°C에 80°C | 40°C에 80°C | ||
| 파장을 시험하십시오 | 1310nm |
850nm |
||
