제품 상세 정보:
|
| 제품 이름: | 1550nm 섬유 전달자, 또는 1310 nm 광섬유 서큘레이터 단일 모드 | 커넥터 유형: | FC PC/APC 연결관 |
|---|---|---|---|
| 형태 유형: | SM | PDL: | ≤0.2dB |
| 리턴 손실: | ≥ 50dB | 교차하는 대화: | ≥ 45dB |
| 섬유 종류: | Hi1060 | 숫자 항구: | 3개의 항구 |
| 파장 범위: | 1280 - 1340 nm 1280년 - 1400 nm | 포장 차원: | 34x8.4x8.4 (P1) mm |
| 하이 라이트: | 단일 모드 섬유 쪼개는 도구,파이버 광섬유 케이블 분할기 |
||

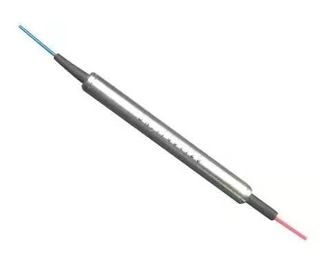

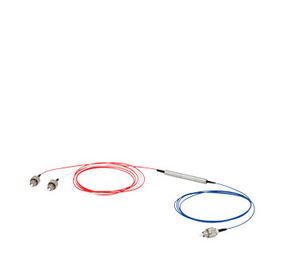

광섬유 서큘레이터 제품 이름
1550nm 섬유 전달자, 또는 1310 nm 광섬유 서큘레이터 단일 모드
광섬유 서큘레이터 묘사
광섬유 전달자는인 무엇
광섬유 전달자의 기능은 마이크로파 전달자의 그것과 유사합니다.
3개 이상 항구 multiport 장치입니다. 광파는 1개의 항구에서 최소한도 손실을 가진 다음 연속되는 항구에 전달되고 그러나 1 항구에서 이전 항구에 막힙니다.
광학적인 전달자는 통신 체계에서 처음으로 이용되었습니다. 그러나, 값이 싼 고성능 전달자의 준비 완료 상태도 함께, 그들은 또한 느끼 그리고 화상 진찰 분야에서 이용됩니다.
광학적인 전달자는 빛이 단지 1개의 방향에서 이동하는 것을 허용하는 3 항구 장치입니다.
신호 들어가는 항구에 의하여 2는 최소 손실을 가진 항구 3가 나가는 그러나, 최소 손실을 가진 항구 2가 신호 들어가는 항구에 의하여 1 나갈 것입니다. 가벼운 들어가는 항구 2는 항구 1에 다량의 손실을 경험하고, 빛 들어가는 항구 3는 항구 2와 1.에 다량의 손실을 경험합니다.
광학적인 전달자는 비 상호 장치입니다. 이것은 장치를 통과에 기인한 빛 반전하지 않다는 것을 반대 방향에서의 재산에 있는 어떤 변화도 이동해서 의미합니다.
광섬유 서큘레이터 특징
높은 고립 & 고수익 손실
낮은 삽입 손실 & PDL
광학적인 경로 에폭시는 해방합니다
광섬유 서큘레이터 신청
광섬유 서큘레이터 명세
| 품목 | 단위 | 모수 | |||
| 작동 파장 | nm | 1064년 | |||
| 대역폭 | nm | ±5 | ±10 | ±20 | ±30 |
| 고립 | dB | ≥25 | ≥23 | ≥20 | ≥20 |
| 삽입 Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
| PDL | dB | ≤0.2 | |||
| 복귀 손실 | dB | ≥ 50 | |||
| 교차하는 대화 | dB | ≥ 45 | |||
| PDL | dB | ≤ 0.1 | |||
| 최대 광학적인 힘 | MW | ≤ 300 | |||
| 섬유 유형 | / | Hi1060 | |||
| 가동 온도 | 0C | 0~50 | |||
| 저장 온도 | 0C | -40~85 | |||
| 포장 차원 | mm | 34x8.4x8.4 (P1) | |||
주:
2. 명세는 예고 없이 변화하기 위하여 지배를 받습니다.
광섬유 서큘레이터 차원 (mm)
CirculatorOrdering 광섬유 정보 (보기: CIR-12210)
| CIR | □ | □ | □ | □ | □ |
| 파장 | 대역폭 | 섬유 유형 | 섬유 길이 | 연결관 유형 | |
|
1.1064nm |
1.±5nm |
1.250μm 섬유 |
1.0.5 +/- 0.1 m |
0.No 연결관 |
