제품 상세 정보:
|
제품 이름: | FC APC 연결관을 가진 1064nm 광섬유 서큘레이터 광섬유 부속 단일 모드 | 커넥터 유형: | FC APC |
---|---|---|---|
형태 유형: | 단일 모드 | 작동 파장: | 1064nm |
PDL: | ≤0.2dB | 리턴 손실: | ≥ 50dB |
교차하는 대화: | ≥ 45dB | ||
하이 라이트: | 단일 모드 섬유 쪼개는 도구,파이버 광섬유 케이블 분할기 |
광섬유 서큘레이터 제품 이름

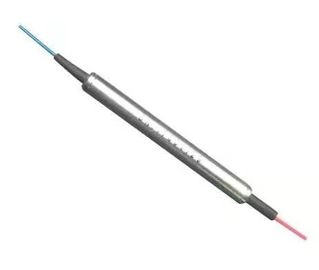

FC APC 연결관을 가진 1064nm 광섬유 서큘레이터 광섬유 부속 단일 모드
광섬유 서큘레이터 묘사
전달자는 2개의 방향에 있는 단 하나 섬유를 통해서 광 신호를 보내기 위하여 이용될 수 있습니다.
광학적인 전달자는 전자 전달자와 비슷하 둘 다 유사한 기능을 실행합니다.
광학적인 전달자는 빛이 단지 1개의 방향에서 이동하는 것을 허용하는 3 항구 장치입니다.
신호 들어가는 항구에 의하여 2는 최소 손실을 가진 항구 3가 나가는 그러나, 최소 손실을 가진 항구 2가 신호 들어가는 항구에 의하여 1 나갈 것입니다. 가벼운 들어가는 항구 2는 항구 1에 다량의 손실을 경험하고, 빛 들어가는 항구 3는 항구 2와 1.에 다량의 손실을 경험합니다.
광학적인 전달자는 비 상호 장치입니다. 이것은 장치를 통과에 기인한 빛 반전하지 않다는 것을 반대 방향에서의 재산에 있는 어떤 변화도 이동해서 의미합니다.
광섬유 서큘레이터 특징
높은 고립 & 고수익 손실
낮은 삽입 손실 & PDL
광학적인 경로 에폭시는 해방합니다
광섬유 서큘레이터 신청
광섬유 서큘레이터 명세
품목 | 단위 | 모수 | |||
작동 파장 | nm | 1064년 | |||
대역폭 | nm | ±5 | ±10 | ±20 | ±30 |
고립 | dB | ≥25 | ≥23 | ≥20 | ≥20 |
삽입 Loss@Band, 23℃ | dB | ≤2.1 | ≤2.6 | ≤3.2 | ≤3.8 |
PDL | dB | ≤0.2 | |||
복귀 손실 | dB | ≥ 50 | |||
교차하는 대화 | dB | ≥ 45 | |||
PDL | dB | ≤ 0.1 | |||
최대 광학적인 힘 | MW | ≤ 300 | |||
섬유 유형 | / | Hi1060 | |||
가동 온도 | 0C | 0~50 | |||
저장 온도 | 0C | -40~85 | |||
포장 차원 | mm | 34x8.4x8.4 (P1) |
주:
2. 명세는 예고 없이 변화하기 위하여 지배를 받습니다.
광섬유 서큘레이터 차원 (mm)
CirculatorOrdering 광섬유 정보 (보기: CIR-12210)
CIR | □ | □ | □ | □ | □ |
파장 | 대역폭 | 섬유 유형 | 섬유 길이 | 연결관 유형 | |
1.1064nm | 1.±5nm | 1.250μm 섬유 | 1.0.5 +/- 0.1 m | 0.No 연결관 |
