제품 상세 정보:
|
커넥터: | SC-SC (SC-LC, LC-LC, ST-LC, ST-SC) 어떤 연결관 | 광택: | PC/UPC |
---|---|---|---|
섬유 조사: | 듀플렉스 | 삽입 손실: | ≤ 0.3dB |
섬유 종류: | 단순하고 그리고 이중, G652D, G655, 아무거나, SM 또는 MM | 삽입 손실: | ≤0.3dB, < 0.2dB, <=3.0 dB |
자료: | PVC, LSZH |
광섬유 접속 코드 이름

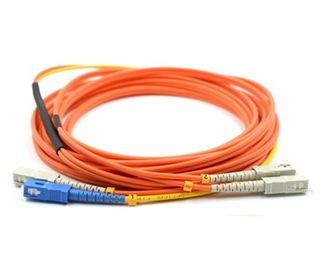

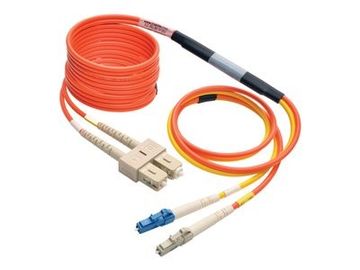

SC UPC 쌍신회로 62.5/125 광섬유 형태 조절 접속 코드 3meter에 MCP SC PC
형태 조절 케이블이 작동하는 방법
이 조절 광섬유 접속 코드를 위한 필요는 기가비트 이더네트에 사용된 the-LX 또는 길 파 (1300nm) 송수신기 단위의 싱글모드 발사 본질 때문이.
다중 상태 섬유의 센터로 싱글모드 레이저를 발사하는 것은 생성되는 섬유의 다른쪽 수신기를 혼동하는 다수 신호를 일으키는 원인이 될 수 있습니다.
그 케이스에서는, 형태 조절 접속 코드는 싱글모드 발사를 다중 상태 섬유의 센터에서 멀리 상쇄되는 허용해서 이 다수 신호를 삭제합니다. 이 분파 점은 전형적인 다중 상태 LED 발사와 유사한 발사를 창조합니다. (아래에 도표를 보십시오)
광섬유 접속 코드 기술적인 모수
모수 | 명세 | |||||
삽입 손실 | 광원 전송 방향 | 테스트 파장 | 삽입 손실 | |||
D→B | 850nm, 1,300nm | 최대. ≤ 0.30dB | ||||
B→D | 850nm, 1,300nm | 최대. ≤ 0.30dB | ||||
C→A | 850nm, 1,300nm | ≤ 15.0dB (50/125um); ≤ 18.0dB (62.5/125um) |
||||
A→C | 850nm, 1,300nm | 최대. ≤ 0.30dB | ||||
C→A | 1,310nm, 1,550nm | ≤ 2.10dB (50/125um); ≤ 2.60dB (62.5/125um) |
||||
복귀 손실 | SM APC≥60.0dB; SM UPC≥50.0dB | MM PC≥35.0dB | ||||
내구성 | 짝지어주는 1,000, typical≤0.20dB | |||||
운영하는 임시 직원 | -20 +70℃에℃ | |||||
저장 임시 직원 | -40 +85℃에℃ | |||||
