제품 상세 정보:
|
| 색깔: | 녹색 | 이름: | MPO 접속 코드 |
|---|---|---|---|
| 커넥터: | MPO-MPO | 길이: | 0.5Meter |
| 모드: | 다중 상태 | 맞추다: | 유효한 |

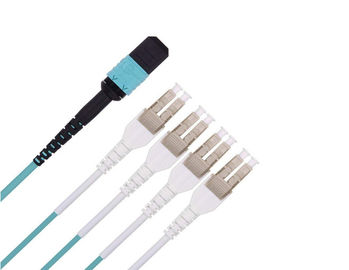

| 하이 라이트: | MPO 케이블에 MPO,MPO 팬-아웃 케이블 |
||

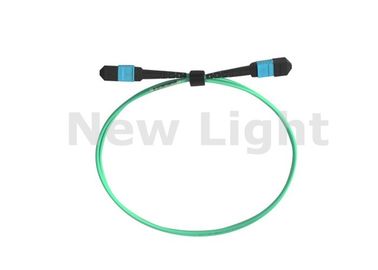

12 핵심 MPO/MTP 간선 케이블 Assemblies/MPO/MTP 접속 코드, OM2/OM3/OM4 케이블
묘사:
광섬유 연결관: LC, ST, FC, SC, MTRJ, DIN, D4, E2000, MPO
깃봉 인터페이스 유형: APC의 PC, UPC
섬유 핵심: 심플렉스, 쌍신회로
섬유 유형; 다중 상태 (50/125)/(62.5/125), 싱글모드 (9/125)
섬유 직경 (mm): Φ 0.9의 φ 2.0, Φ 3.0
연; 주문을 받아서 만드십시오
연결관 끝 얼굴: MPO 끝 얼굴 기하학 필요조건: EN50377-15-1
닦는 질:: 닦은 최후 얼굴 질: IEC61300-3-35
우리의 MPO 헝겊 조각 케이블은 10와 같은 지세학을 지원하는 데이터 센터 해결책을 위해 디자인됩니다
기가비트 이더네트, 섬유 채널 또는 Infiniband - 데이터 센터 기준 EN50173-5에서 명기된 것과 같이 -
ISO/IEC 24764.
MPO 세부사항:
MPO 헝겊 조각 케이블은 MPO 카세트 사이 상호 연락을 만들기 위하여 이용됩니다 또는 MPO/MTP도의 활동 장비에 연결은 조화시킵니다.
MPO 접속 코드가 다른 MPO 헝겊 조각 케이블에 (MPO 연결기를 통해서) 연결되면 경우에, 2개의 MPO 연결관의 한개는 남성 이어야 합니다 (핀 장비해).
MPO 헝겊 조각 케이블은 3개의 다른 철사 지도 윤곽에서 유효합니다: 똑바로, 튀기는 합계하거나 튀기는 한 쌍이 되십시오
MPO 헝겊 조각 케이블은 다중 상태와 싱글모드 섬유 케이블에서 유효합니다.
신청
회의 MTP/MPO 종료의 성과:
| 유형/성과 | 싱글모드 (APC 광택) | 다중 상태 (PC/편평한 폴란드어) | ||
| 표준 | 저손실 엘리트 | 표준 | 저손실 엘리트 | |
| 최대 삽입 손실 | ≤ 0.75dB | ≤ 0.35dB | ≤ 0.60dB | ≤ 0.35dB |
| 복귀 손실 | ≥ 50dB | N/A | ||
| 작용 온도 | -40°C에 80°C | 40°C에 80°C | ||
| 파장을 시험하십시오 | 1310nm |
850nm |
||
MTP 제품의 기준:
Ø는 IEC 표준 IEC-61754-7를 만납니다; JIS C5982; TIA-604-5 (FOCIS5); 고분고분한 Telcordia GR-1435-CORE
TIA-568-C 당 Ø에 의하여 구축되는 케이블을 달기
Ø 평행선 광학
- 고분고분한 광학적인 통신망 접속 공개토론 (OIF)
- 고분고분한 InfiniBand
Ø InfiniBand
- 고분고분한 10G 섬유 채널
- 40G와 100G IEEE 802.3
- QSFP
| 연결관 유형 | 테스트 품목 | 분 | 최대 |
| MTP PC | ROC_X (아bs) (mm) | 500 | |
| ROC_Y (아bs) (mm) | 50 | ||
| Angle_X (deg) | -0.2 | 0.2 | |
| Angle_Y (deg) | -0.2 | 0.2 | |
| Max.DH.All 섬유 (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| 최대. 핵심 복각 (nm) | -300 | 300 | |
| 섬유 고도 (nm) | -300 | 300 | |
| ROC_X (아bs) (mm) | 1000년 | 3000 | |
| MTP APC | ROC_X (아bs) (mm) | 500 | |
| ROC_Y (아bs) (mm) | 50 | ||
| Angle_X (deg) | -0.2 | 0.2 | |
| Angle_Y (deg) | 7.8 | 8.2 | |
| Max.DH.All 섬유 (nm) | -600 | 600 | |
| Max.DH.Ave (nm) | -300 | 300 | |
| Max.DH.Adj (nm) | -300 | 300 | |
| 섬유 고도 (nm) |
